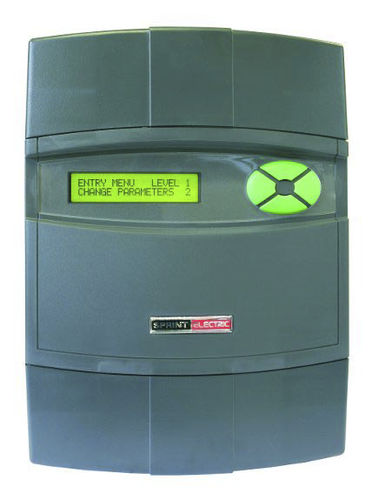

PLXD используется для управления внешними 3-фазными тиристорными блоками для двигателей постоянного тока и обладает всеми функциональными возможностями PL/X диапазона. Он поставляется в том же комплекте, что и PL/X 5 - 50 моделей.
PLXD выдает импульсы управления воротами для импульсных трансформаторов с первичным импульсным током до 1,5 А, поставляемых пользователем.
Имеются клеммы для приема внешнего генерируемого изолированного сигнала тока якоря, полевого сигнала, сигнала датчика теплового радиатора и обратной связи по напряжению высоковольтной обмотки якоря.
Устройство также обеспечивает питание +24 В для импульсных трансформаторов привода ворот, защищенных от короткого замыкания.
PLXD может управлять следующими конфигурациями стеков:
1) 6 импульсных 2 квадрантных моста (6 тиристоров) или 2 параллельных моста (12 тиристоров)
2) 6 импульсов 4 Квадрантный регенерационный антипараллельный мост (12 тиристоров). Дополнительные штабеля могут использоваться параллельно в пределах возможностей привода ворот.
Все клеммы управления заказчика представляют собой вставные винтовые клеммы различного исполнения.
PLXD может использоваться с напряжением до 690 В переменного тока на трехфазных входах вспомогательного питания (EL1/2/3). При необходимости внешние стопки могут иметь более высокое напряжение.
Входы напряжения якоря могут контролировать напряжение до +/-1000 В постоянного тока.
Имеется встроенный мост возбуждения двигателя с независимыми однофазными входами питания переменного тока (EF2/3) для управления полями до 32 ампер. Внутреннее напряжение питания моста возбуждения составляет 480 В переменного тока.
Предусматривается обеспечение внешнего сигнала обратной связи на местах и контроля за ним
---
