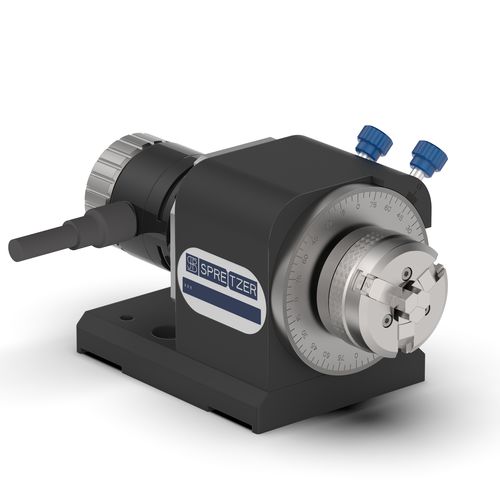

Благодаря своей компактной конструкции прецизионный поворотный блок PDE micro особенно подходит для использования на измерительных микроскопах и оптических координатно-измерительных машинах различных производителей.
Монтажные отверстия в опорной плите обеспечивают универсальные возможности монтажа. Прецизионный поворотный блок монтируется горизонтально и с помощью угловой пластины 90° также может монтироваться вертикально. Он имеет 15° индексирование, промежуточные положения индексирования по шкале 360° и нониус. Трехзажимной патрон DBF 34 VA (диаметр 34 мм) имеет точность повторения 0,005 мм.
Преимущества с первого взгляда
Версия
Горизонтально и вертикально монтируемые
Материал: сталь, коррозионностойкий, алюминий
Готовая прецизионная шлифовка, с твердым покрытием
Трехзажимной патрон DBF 34 VA, коррозионностойкий, диаметр 34 мм (точность повторения 0,005 мм)
15° индексирование, промежуточные положения индексирования по шкале 360° и нониусной шкале
В стоимость входит доставка:
1 Прецизионный поворотный блок PDE микрофона
(с ручным управлением или с электроприводом)
Варианты
Высокоточный зажимной патрон SF 50 HQ, коррозионностойкий, диаметр 50 мм (точность повторения 0,002 мм)
Угловая пластина 90°
Таблица синусов 0° - 90°
Поворотное основание
---
