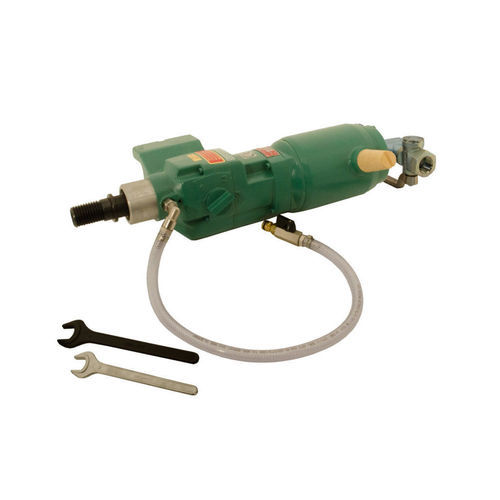

Пневматическая желонка для отбора кернов 2 1328 0050

с системой охлажденияATEX

Описание продукта
Пневматическая установка для кернового сверления для крепления на буровой колонне, предназначена для сверления кернов в бетоне, камне и кладке до Ø 300 мм. Номер заказа буровой колонны: 9 4101 0090.

Основные характеристики

• Источник энергии: Пневматический
• Рабочее давление: 6 bar
• Сверление с колонной: до Ø 300 mm
• ATEX: II2GExhIIBT6Gb

Технические данные
НОМЕР ЗАКАЗА: 2 1328 0050
ATEX спецификация: II2GExhIIBT6Gb
Источник энергии: Пневматический
Рабочее давление: 6 bar
Адаптер коронки: 1 1/4" UNC шт. / R1/2" гн.
Макс. диаметр коронки: 300.00 mm
Использование: с буровой колонной
Передач: 3
Частоты вращения: 300/700/1,350 rpm
Крутящие моменты: 90/56/29 Nm
Мощность: 2.80 kW
Потребление воздуха: 3.50 m³/min
Диаметр центра адаптера инструмента: 60.00 mm
Общая длина: 516.00 mm
Подключение: R3/4" шт.
Подключение охлаждения: система Gardena
Уровень шума LpA: 85.0 dB(A)
Уровень шума LWA: 96.0 dB(A)
Уровень вибрации: <2.5 m/s²
Вес: 12.7 kg
Области применения / отрасли: Энергетика и прокладка трубопроводов; Заводское и машиностроение

Аксессуары
Коронки
НОМЕР ЗАКАЗА | Диаметр коронки [mm] | Оптимальная скорость сверления [rpm] | Линейная скорость [m/s] | Соединение [inch] | Рабочая длина [mm]
9 2527 0010 | 16.00 | 4,500 | 3.53 | R1/2" | 320.00
9 2527 0020 | 20.00 | 3,200 | 3.35 | R1/2" | 400.00
9 2527 0030 | 25.00 | 2,500 | 3.27 | R1/2" | 400.00
9 2527 0040 | 30.00 | 2,200 | 3.45 | R1/2" | 400.00
9 2527 0050 | 35.00 | 1,900 | 3.48 | R1/2" | 400.00
9 2527 0060 | 40.00 | 1,700 | 3.55 | R1/2" | 400.00
9 2527 0070 | 45.00 | 1,500 | 3.53 | R1/2" | 400.00
9 2527 0080 | 50.00 | 1,300 | 3.40 | R1/2" | 400.00
9 2527 0090 | 55.00 | 1,200 | 3.45 | R1/2" | 400.00
9 2527 0100 | 60.00 | 1,100 | 3.45 | R1/2" | 400.00
9 2527 0110 | 68.00 | 1,000 | 3.40 | R1/2" | 400.00
9 2527 0120 | 72.00 | 900 | 3.30 | R1/2" | 400.00
9 2526 0140 | 82.00 | 800 | 3.35 | 1 1/4" UNC | 450.00
9 2526 0160 | 92.00 | 680 | 3.20 | 1 1/4" UNC | 450.00
9 2526 0180 | 102.00 | 620 | 3.25 | 1 1/4" UNC | 450.00
9 2526 0200 | 112.00 | 570 | 3.28 | 1 1/4" UNC | 450.00
9 2526 0220 | 122.00 | 520 | 3.26 | 1 1/4" UNC | 450.00
9 2526 0240 | 132.00 | 470 | 3.20 | 1 1/4" UNC | 450.00
9 2526 0260 | 142.00 | 420 | 3.07 | 1 1/4" UNC | 450.00
9 2526 0280 | 152.00 | 390 | 3.06 | 1 1/4" UNC | 450.00
9 2526 0300 | 162.00 | 360 | 3.01 | 1 1/4" UNC | 450.00
9 2526 0320 | 172.00 | 340 | 3.02 | 1 1/4" UNC | 450.00
9 2526 0340 | 182.00 | 320 | 3.01 | 1 1/4" UNC | 450.00
9 2526 0360 | 192.00 | 300 | 2.98 | 1 1/4" UNC | 450.00
9 2526 0380 | 200.00 | 280 | 2.93 | 1 1/4" UNC | 450.00
9 2526 0390 | 212.00 | 270 | 2.97 | 1 1/4" UNC | 450.00
9 2526 0400 | 225.00 | 250 | 2.88 | 1 1/4" UNC | 450.00
9 2526 0410 | 232.00 | 220 | 2.65 | 1 1/4" UNC | 450.00
9 2526 0430 | 250.00 | 180 | 2.36 | 1 1/4" UNC | 450.00
9 2526 0480 | 300.00 | 130 | 2.04 | 1 1/4" UNC | 450.00

Буровая колонна
НОМЕР ЗАКАЗА | Описание
9 4101 0090 | Буровая колонна для коронок до Ø 300 mm

Патроны
НОМЕР ЗАКАЗА | Описание
9 2902 0280 | Адаптер с 1 1/4" UNC гн. на M18x1.5 шт.
9 2902 0290 | Адаптер с 1 1/4" UNC гн. на Weldonschaft 1 1/4" гн.
9 2902 0350 | Адаптер с 1 1/4" UNC гн. на Weldon 3/4" гн.
9 2902 0240 | Адаптер с R 1/2" для патрона тип 9 2911 0040 и 9 2911 0050
9 2911 0040 | Патрон для сверл Ø 3 до 16 мм
9 2911 0050 | Патрон для сверл Ø 1.5 до 13 мм

Удлинители для коронок
НОМЕР ЗАКАЗА | Описание | Соединение (со стороны станка) | Соединение (коронка) | Длина [mm]
2 1315 7020 | Удлинитель | 1 1/4" UNC гн. | R1/2" гн. | 300.00
2 1319 7020 | Удлинитель | 1 1/4" UNC гн. | 1 1/4" UNC шт. | 100.00
2 1318 7020 | Удлинитель | 1 1/4" UNC гн. | 1 1/4" UNC шт. | 200.00
2 1314 7020 | Удлинитель | 1 1/4" UNC гн. | 1 1/4" UNC шт. | 300.00
2 1316 7020 | Удлинитель | 1 1/4" UNC гн. | 1 1/4" UNC шт. | 400.00
2 1322 7020 | Удлинитель | 1 1/4" UNC гн. | 1 1/4" UNC шт. | 500.00

Сервисные блоки
НОМЕР ЗАКАЗА | Описание
9 2406 0260 | Сервисный блок портативный, регулятор давления 3/4"
9 2406 0650 | Сервисный блок портативный, защитный кожух, регулятор давления 3/4"

Шланги и прочее
НОМЕР ЗАКАЗА | Описание
9 3610 0430 | Пневматический напорный шланг ID 19 mm, длина 2.5 m, винтовое соединение с зажимным муфтом
9 2102 0020 | Зажимная муфта, металлическое уплотнение, 3/4” ID

Прочие аксессуары
НОМЕР ЗАКАЗА | Описание
5 8002 9100 | Водяной бак 10 l
2 1315 9500 | Набор инструментов
5 1212 9000 | Чемодан для переноски
9 9902 0120 | Многоцелевое масло для очистки и защиты

Характеристики

• Номер заказа: 2 1328 0050
• ATEX: II2GExhIIBT6Gb
• Источник энергии: Пневматический
• Рабочее давление: 6 bar
• Макс. диаметр коронки: 300 mm
• Передач: 3 (обороты 300/700/1,350 rpm)
• Крутящие моменты: 90 / 56 / 29 Nm
• Мощность: 2.80 kW
• Потребление воздуха: 3.50 m³/min
• Диаметр центра адаптера инструмента: 60 mm
• Общая длина: 516 mm
• Подключение: R3/4" шт.
• Охлаждающее подключение: система Gardena
• Уровни шума: LpA 85.0 dB(A), LWA 96.0 dB(A)
• Уровень вибрации: <2.5 m/s²
• Вес: 12.7 kg
• Области применения: Энергетика и прокладка трубопроводов; Заводское и машиностроение
