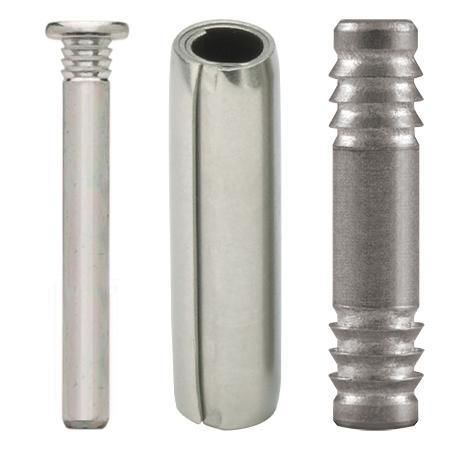

Спиральный штырь

полныйрифленыйиз нержавеющей стали

Обзор
SPIROL поставляет ассортимент штифтов, разработанных для пластиковых узлов, включая спиральные пружинные штифты (легкие, стандартные, тяжелые), цельные штифты и специализированные удерживающие штифты, такие как Press‑N‑Lok™ (BP100) и запирающие штифты LP500. Эти элементы обеспечивают функции шарнира, защелки, центрирования и фиксации в пластиковых корпусах и конструктивных деталях. Инженеры по применению помогают с выбором в зависимости от материала основы, нагрузки и метода установки.

Распространенные области применения

• Шарнирные штифты свободной посадки
• Шарнирные штифты на трении
• Защёлочные штифты
• Оси и поворотные штифты
• Постоянные удерживающие штифты
• Разборные удерживающие штифты
• Крепёжные и соединительные штифты
• Штифты для позиционирования и выравнивания
• Штифты для вала и ступицы
• Штифты для валов и шестерен

Типы штифтов и характеристики
Спиральные пружинные штифты (Легкие, Стандартные, Тяжелые)
Спиральные пружинные штифты обеспечивают сочетание прочности, гибкости и управляемой радиальной силы, соответствующее различным материалам и требованиями применения. Их спиральная конструкция поглощает удары и вибрации, снижая деформацию отверстий и продлевая срок службы сборки.

Легкая серия
Рекомендуются для мягких, хрупких или тонких материалов, таких как пластики, алюминий, литые детали и керамика. Легкие штифты требуют меньшей силы при установке и подходят при расположении отверстий близко к кромке. Часто используются для выравнивания и вала при низких нагрузках.

Серия 500 — сверхлегкие штифты
Серия 500 использует формирование 1½ витка для ограничения радиальной силы и защиты хрупкого материала основы. Типичные применения: шарнирные и выравнивающие штифты в пластиковых или керамических узлах. Серия 550 Cosmetic — вариант для видимых декоративных применений.

Press‑N‑Lok™ (BP100)
Штифты BP100 Press‑N‑Lok™ имеют противоположные заусенцы, обеспечивающие постоянную осевую фиксацию между двумя пластиковыми деталями. Установка выполняется в два этапа: запрессовка в одну половину, затем запрессовка второй половины на выступающие концы штифта, при этом пластик заполняет пространство вокруг заусенцев. Стандартный материал — легкий безсвинцовый алюминий; опционно — аустенитная нержавеющая сталь. Диаметры: от 2 мм до 4 мм.

LP500 — запирающие штифты для пластика
LP500 имеют заусенец под головкой, длина которого соответствует ширине наружной секции сборки; остальная часть штифта гладкая, что позволяет выравнивать через все отверстия до момента, когда заусенец зайдет в итоговое отверстие и зафиксирует штифт. Голова предотвращает чрезмерную посадку и обеспечивает механическую ориентацию для автоматической установки. Стандартные диаметры: 3 мм, 4 мм, 5 мм. Стандартный материал — легкий безсвинцовый алюминий; варианты доступны по запросу.

Технологии установки
SPIROL предлагает оборудование для установки штифтов от ручных прессов до полностью автоматизированных модулей с оснасткой, статистическим управлением процессом и системами предотвращения ошибок для обеспечения стабильной и качественной сборки штифтов в пластиковых компонентах.

Примеры применения и преимущества

• Фиксация рукоятки зарядного разъема электромобиля: Press‑N‑Lok™ заменяет винты, снижая количество брака и ускоряя сборку за счет заполнения пластика вокруг заусенцев для надежной фиксации.
• Шарнирные штифты в салоне автомобиля: LP500 снижает уровень шумов (buzz, squeak & rattle) по сравнению с предыдущими крепежами и упрощает сборку.
• Штифты спускового механизма в хирургических степлерах: легкие спиральные штифты предотвращают растрескивание пластиковых вилок и обеспечивают необходимую удерживающую способность и гибкость.

Технические характеристики

• Происхождение: спиральный пружинный штифт изобретен в 1948 году
• Классы: Легкий, Стандартный, Тяжелый
• Сверхлегкий: Серия 500 (формирование 1½ витка); включает вариант Серия 550 Cosmetic
• Press‑N‑Lok™ (BP100): противоположные заусенцы; стандартный материал легкий безсвинцовый алюминий; опция аустенитная нержавеющая сталь; диаметры 2 мм — 4 мм
• LP500 запирающие штифты: заусенец под головкой; стандартные диаметры 3 мм, 4 мм, 5 мм; стандартный материал легкий безсвинцовый алюминий
• Рекомендуемые материалы основы для легкой серии: пластики, алюминий, литые детали, керамика
• Преимущества: поглощение ударов, снижение повреждений отверстий, низкая сила вставки (легкая серия), надежная осевая фиксация заусенцами (Press‑N‑Lok™ & LP500)
• Варианты установки: от ручного оборудования до полностью автоматизированных модулей с управлением процесса и защитой от ошибок
