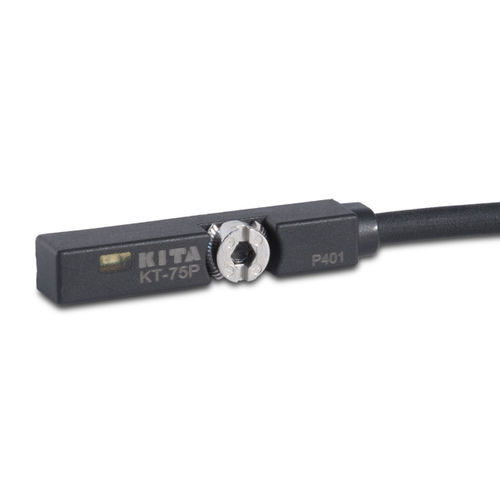

Концевой выключатель для прижимного устройства AU570

магнитныйпрямоугольныйаналоговый

Бесконтактный выключатель для пневматики тяжелой серии Тумблерные зажимы - Аксессуары Бесконтактные выключатели - это датчики, способные ощущать присутствие магнитного поля и сообщать о нем посредством электрического импульса. Инструменты магнитной пневматической серии оснащены магнитными цилиндрами, которые, поскольку они связаны между собой бесконтактными выключателями, подают электрические командные и/или управляющие импульсы в процессе работы. Поскольку он оснащен светящимися светодиодами, работает при минимальном напряжении 3 В, а в случае последовательного соединения падение напряжения составит 3 В для каждого. Рекомендуется использовать как можно более короткий соединительный кабель, так как это может повредить работе датчика из-за емкости кабеля, которая прямо пропорциональна его длине. Например, для 10-метрового кабеля мы рекомендуем последовательное подключение к датчику индуктора, который аннулирует влияние емкости кабеля. Положительный полюс постоянного тока всегда подключен к коричневому проводу, мы рекомендуем соблюдать достаточное расстояние между электрическими кабелями и крупными черными предметами, так как это может вызвать нарушения в работе датчика из-за эффектов взаимной индукции.Датчики находятся в состоянии чувствовать сигнал при скорости 1 м/с. Электрические данные Напряжение постоянного тока 3-110 В Напряжение переменного тока 3-110 В Ток при 25° 200 мА Мощность 6 Вт Время подключения 0,5 мС Время отключения 0,1 мС Точка подключения 110 Гаусс Точка разъединения 60 Гаусс Электрический ресурс (импульсы) 107 Сопротивление контактов 0,1 Ом Падение напряжения ' 3 В Номинальная рабочая точка 25-30 A T Рабочая частота Макс. 500 Гц
