Модель 4026 как преобразователь частоты в преобразователь тока

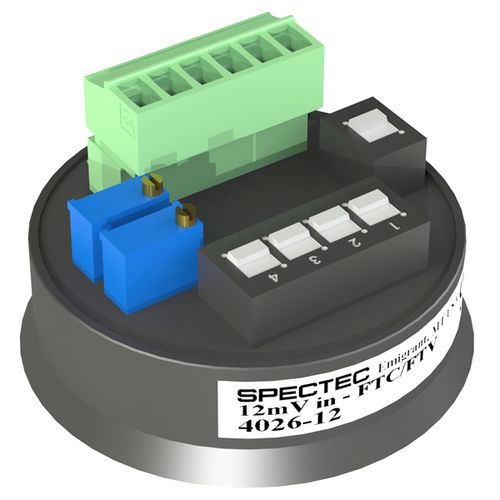

Преобразователь частоты в ток SPECTEC модели 4026 FTC/FTV, сконфигурированный как преобразователь частоты в ток, очень универсален с возможностью выбора входных и выходных параметров полей. Полевые технические специалисты могут преобразовывать входной сигнал с любого пассивного или активного датчика магнитной скорости, датчика эффекта Холла или датчика нулевой скорости.
В конфигурации преобразователя частоты в ток выходные параметры составляют 4-20 мА или 10-50 мА. Грубый диапазон настраивается с помощью перемычек, а точная настройка - прецизионными потенциометрами. Масштаб выхода пропорционален частоте входного сигнала. Модель 4026 FTV/FTC преобразователя компактно помещается во взрывозащищенный корпус Killark "Y3".
Ц/А преобразователь PA 20 предназначен для преобразования частотного сигнала в линейное напряжение или ток. Конфигурации входов и выходов выбираются в зависимости от условий эксплуатации. См.
На странице 2 приведены доступные выходные сигналы и варианты проводки.
Регулировка ZERO и SPAN позволяет легко откалибровать практически любой диапазон измерения, при этом взаимодействие между регулировками практически отсутствует. Преобразователь будет принимать частотный вход от любого магнитного пикапа или цифрового источника
Хребет Фрека: (изменяется на целевую массу и скорость) -
Привет, Настройка: 1100 Гц-100 кГц
Настройка нагрузки: 75 Гц-10 кГц
Стили: - Шайба ПВХ
Входная чувствительность: -
50 или 100 мВт/с
0 Вс TTL (50 В макс.)
Диапазон температур: -
-40-160 футов
(от -40 до 70 С)
Выход: -
от 4 до 20 мА
от 10 до 50 мА;
Напряжение питания: -
9 В пост. тока мин для 0-5 Во
11 В пост. тока мин для 0-10 Во
38 В пост. тока максимум
Защита входа: 50 В переменного тока: перевернутые провода
Размеры
2.0" диам
1.высота 2"
---
