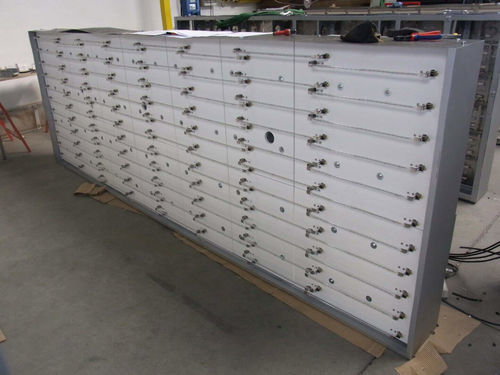

Коротковолновый радиационный нагреватель

электрическийПроцесс предварительной обработкидля термообработки

Обзор
Коротковолновая инфракрасная (КВ ИК) технология обеспечивает очень высокие плотности мощности (приблизительно 5–500 кВт/м²) с помощью излучателей в виде кварцевых трубок, нагреваемых до ~2 000 °C, что даёт очень быстрое время отклика (~1 с) и глубокое проникновение в материал. Применяется в процессах, требующих высокой плотности мощности, скорости нагрева и глубокой прогревки — например для толстых изделий, тяжёлых покрытий, процессов с растворителями и высокоскоростных линий. КПД излучения обычно составляет 80–95 %, поэтому большая часть энергии передаётся продукту, а не установке.

Ключевые показатели

• Время отклика: ~1 с
• Максимальная плотность мощности: до 500 кВт/м² (типичное применение часто выше 100 кВт/м²)
• КПД излучения: 80–95 %
• Температура трубки излучателя: до ~2 000 °C
• Широкая лабораторная валидация: документировано >10 000 испытаний

Технические преимущества и выгоды для процесса

• Экстремальная реактивность: инерция порядка одной секунды позволяет коротковолновому ИК быстро реагировать на изменения процесса без запаздывания.
• Глубокое проникновение: нагрев поверхности и сердцевины одновременно — критично для толстых изделий, тяжёлых покрытий и термопластичных композитов.
• Сушка жидких красок без дефектов: при низких плотностях (до ~30 kW/m²) слой прогревается по толщине, что предотвращает образование микро-пузырей и кратеров.
• Безопаснее в средах с растворителями: кварцевая трубка ограничивает источник тепла; внешняя поверхность остаётся значительно холоднее, чем у сопоставимых средневолновых излучателей, снижая риск воспламенения растворителей в не-ATEX процессах.

Типичные процессы и применения

• Сушка и полимеризация красок и покрытий (жидкие краски, чернила, тамподрук).
• Производство напольных покрытий и тяжёлых покрытий (PVC, вспененный PVC, покрытые текстильные материалы).
• Автомобильная промышленность: прогрев перед штамповкой акустических ковров, повторный нагрев тяжёлых масс.
• Целлюлозно-бумажные производства и другие высокоскоростные линии, требующие очень высоких кратковременных плотностей мощности.
• Обработка термопластичных композитов, где требуется быстрое и глубокое нагревание.

Позиционирование Sopara в отношении коротковолнового ИК
Sopara рассматривает коротковолновое ИК как одну из трёх отработанных длин волн (короткая, средняя и длинная). Результат зависит от сочетания конструкции излучателя, регулирования/управления (ThermalCore™) и материаловедческих знаний. Sopara поставляет сертифицированный ряд излучателей на 5–500 кВт/м² и проводит лабораторные испытания для валидации выбора длины волны для каждого материала.

Сравнительные замечания (по презентации)
Средневолновое ИК

• Температура поверхности: 600–1 200 °C
• Инерция: 10 секунд — 2 минуты
• Хорошее поглощение материалом, КПД излучения выше 90 %

Длинноволновое ИК

• Температура нагревательного элемента: 300–700 °C
• Инерция: 2 — 5 минут
• Очень низкая глубина проникновения, электрически инертная конструкция для тяжёлых условий

Технические характеристики

• Длина волны / Технология: коротковолновый инфракрасный (кварцевые трубчатые излучатели)
• Диапазон плотности мощности: примерно 5–500 кВт/м² (на практике часто >100 кВт/м²)
• Типичный КПД излучения: 80–95 %
• Температура трубки излучателя: до ~2 000 °C
• Типичное время отклика/инерция: ~1 секунда
• Сертифицированный и протестированный диапазон: излучатели доступны от 5 до 500 кВт/м²; ISO 9001 / 100 % излучателей проверяются перед отгрузкой
• Применимость: сушка красок и покрытий, напольные покрытия, автомобилестроение, целлюлозно-бумажная промышленность, термопластичные композиты, среды с растворителями (не-ATEX)
• Лабораторная валидация: обширные внутренние испытания (задокументировано >10 000 тестов)
