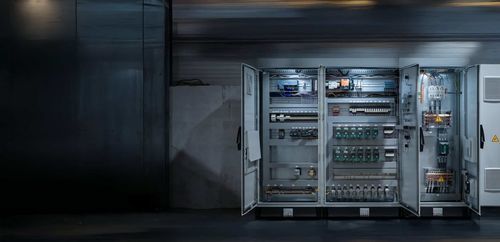

Термическая система регулировки ThermalCore™

для контролядля трансформатора мощности

Обзор
ThermalCore™ — шкаф регулирования и супервизии, предназначенный для промышленных инфракрасных тепловых процессов. Он управляет, контролирует и обеспечивает безопасность установок в режиме реального времени, по зонам, с точностью до градуса. ThermalCore™ также служит основой для решения прогнозной технической поддержки ThermalCloud™.

Интеграция продукта
ThermalCore™ интегрируется в согласованную систему, включающую:

• Излучатели RadiantLine™: высокоэффективные инфракрасные излучатели с малым временем отклика.
• Печи ThermalWorks™: системы, разработанные для преобразования доступной мощности в полезное и однородное тепло.
• Шкаф регулирования ThermalCore™: многозонное управление и централизованная супервизия.

Основные функции
ThermalCore™ предоставляет набор функций для обеспечения производительности, повторяемости и безопасности:

• Многозонное управление в реальном времени (пикселизация) для термической однородности на сложных деталях.
• Время отклика системы < 5 секунд, соответствует отклику излучателей.
• Индустриальный сенсорный HMI с отображением печи в реальном масштабе, динамические цветовые коды (10 уровней), сводный вид цикла/потребления/температур.
• Супервизия мощности в реальном времени и контроль потребления по зонам.
• Полная историзация циклов: температурные кривые, прикладываемая мощность, идентификация оператора (RFID‑бейдж) и архивы по деталям.
• Самодиагностика, резервирование датчиков и встроенная логика безопасности.
• Возможность дистанционного управления и полностью настраиваемый интерфейс, согласованный с заказчиком.

Безопасность и самодиагностика
Функции безопасности и диагностики включают:

• Интегрированные датчики для измерения внутренних температур, концентрации растворителей, давления вытяжки и температуры изделия по пирометру.
• Резервирование и автоматическое сравнение значений; при несоответствии в < 10 секунд срабатывают оповещение или остановка.
• Градуированные оповещения (индикатор, звуковая сигнализация, настраиваемые уведомления в зависимости от критичности).

Прослеживаемость и повторяемость
Каждый цикл записывается для обеспечения прослеживаемости и воспроизводимости:

• Температурные и мощностные кривые для каждой детали.
• История оператора через RFID‑бейдж и журнал изменений.
• Возможность архивирования полной тепловой истории по номенклатуре/детали.

HMI и эксплуатация
HMI, разработанный совместно с автоматизаторами, обеспечивает:

• Точное пространственное представление печи и управление с одного экрана (параметризация 120 зон менее чем за час).
• Динамическая цветовая кодировка (10 уровней) для быстрого восприятия.
• Удалённая супервизия из системы заказчика или с удалённого промышленного ПК.

Промышленные преимущества
Сообщаемые преимущества включают:

• Термическая однородность для каждой детали независимо от её геометрии.
• Снижение брака за счёт немедленного обнаружения отклонений.
• Сохранение производительности при гетерогенных сериях без прерываний.
• Быстрый ввод в эксплуатацию и короткое обучение операторов (например, полная параметризация 120 зон за <1 h).

Сценарии применения и отзывы
ThermalCore™ представлен с несколькими промышленными кейсами (ядерная энергетика, авиация/композиты, промышленная окраска), демонстрирующими:

• Быструю параметризацию критических установок и существенное сокращение времени пуска.
• Управление сотнями независимых зон для 3D‑деталей с переменной толщиной (композиты) с сертифицируемой воспроизводимостью и прослеживаемостью.
• Непрерывное многореференсное производство без простоев между конвоями (экономичность и гибкость).

Характеристики / технические спецификации

• Многозонное управление: заявленная ёмкость до 500 независимых зон (в некоторых разделах также упоминается 420 зон для одновременного управления).
• Реактивность системы: < 5 секунд (ответ эквивалентен ответу излучателей).
• Самодиагностика и резервирование датчиков для обнаружения аномалий.
• Измерения: IR‑пирометры и тепловизионные камеры для анализа изделия в реальном времени; внутренние датчики (внутренняя температура, концентрация растворителей, давление вытяжки).
• Индустриальный сенсорный HMI: визуализация печи в натуральную величину, динамические цветовые коды (10 уровней), быстрая параметризация (например, 120 зон за <1 h).
• Супервизия: отображение текущего цикла, потребление по зонам, температуры; поддержка дистанционного управления.
• Историзация и прослеживаемость: запись циклов, температурные кривые, идентификация оператора по RFID‑бейджу, экспорт технологических данных.
• Безопасность: градуированные оповещения и автоматические остановы, настраиваемые по результатам FMEA и правилам заказчика.
• Международная совместимость и стандарты: соответствие CE и UL; напряжения 400V–480V; 50/60 Hz.
• Прогнозное обслуживание: основа для ThermalCloud™ (упомянутое решение прогнозного обслуживания).
