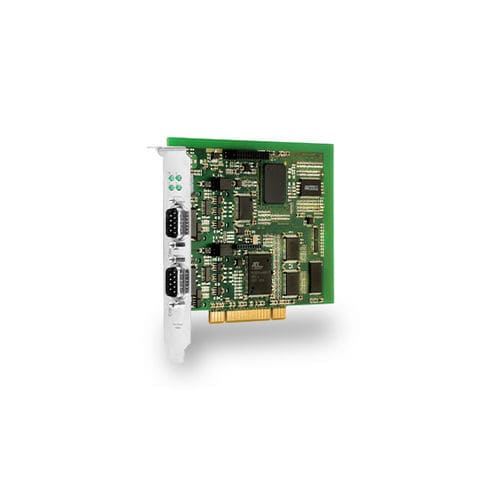

Интерфейсная плата PCI PowerCAN-PCI
CANRS-485промышленная

Интерфейсная плата PCI - PowerCAN-PCI - Sontheim Industrie Elektronik GmbH - CAN / RS-485 / промышленная
Интерфейсная плата PCI - PowerCAN-PCI - Sontheim Industrie Elektronik GmbH - CAN / RS-485 / промышленная
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Формат
PCI
Шина
CAN, RS-485
Применение
промышленная

Описание

Высокопроизводительная плата для сопряжения с ПК шины CAN для управления и регулирования сети CAN. Совместимость Карта представляет собой PCI-модуль с двумя гальванически изолированными CAN-интерфейсами согласно ISO 11898, полностью совместимый с PCI-Specification 2.2 и разработанный как подключаемая к ПК карта. Используемые CAN-контроллеры предоставляют по 15 объектов сообщений и основаны на стандарте FullCAN. Микроконтроллер В качестве мощного микроконтроллера используется Coldfire от Freescale. Контроллер работает в 16-битном демультиплексированном режиме, что гарантирует оптимальное соединение с PCI-контроллером. Реализованный бутстрап-загрузчик облегчает загрузку микропрограммы. Два CAN-контроллера "на кристалле" реализуют соединение CAN в активном режиме 2.0 B. По умолчанию установлено 8 МБ RAM и 2 МБ Flash. Внешнее напряжение программирования не требуется, так как запись и стирание флэш-памяти может осуществляться при напряжении 5 В. Во флэш-памяти хранится микропрограмма, которая при необходимости может быть обновлена через режим bootstrap микроконтроллера. Плата имеет два гальванически изолированных канала CAN и два активных контроллера 2.0 B CAN, которые также допускают смешанную работу как с 11-битными, так и с 29-битными идентификаторами. Интерфейс разработан в соответствии со стандартом ISO 11898. Как высокопроизводительная плата, возможна работа с CAN High (1 Мбит/с), а также CAN Low (125 Кбит/с). Обнаружение кадров ошибок Эта дополнительная функция позволяет подключаемой карте выполнять отладку и диагностику в сети CAN. Она имеет свою собственную логику, которая обнаруживает кадры ошибок и подсчитывает их во внутренней памяти. Это позволяет обнаруживать спорадические ошибки, такие как повреждение сообщений станцией в сети.

---
