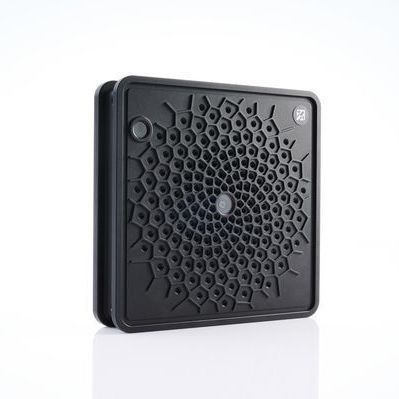

Акустический датчик для локализации частичной разгрузки SONASCREEN®

для обнаружения утечкидля наблюдения за машинойдля планово-предупредительного технического обслуживания

Обзор продукта
SONASCREEN® Sensor — компактный высокопроизводительный сенсор для интеграции в стационарные и мобильные системы мониторинга. С 176 микрофонами, интегрированной тепловизионной камерой и мощным API он локализует источники звука в реальном времени и обеспечивает бесшовную интеграцию в заказные приложения.

Ключевые преимущества

• 176 микрофонов с частотой дискретизации 200 kHz для захвата очень слабых акустических сигналов и точной локализации
• Широкий частотный диапазон до 100 kHz для обнаружения источников за пределами типичного промышленного шума
• Автономная работа с локальным хранением измерений
• Класс защиты IP20 или IP65 для работы в жестких промышленных условиях
• Edge‑вычисления обеспечивают автономные измерения, включая хранение данных и доступ по SFTP
• Предустановленные режимы работы для интуитивной эксплуатации
• Мощный API для интеграции в индивидуальные ПО и системы автоматизации
• Подходит для поиска утечек, электрической инспекции, проверки герметичности и биоакустики
• Оптимизирован для мобильных инспекций и мониторинга

Применения

• Поиск и оценка утечек
• Электрическая инспекция / детекция частичных разрядов
• Проверка герметичности
• Диагностика машин / проверка подшипников / мониторинг смазки
• Биоакустика и другие контролируемые среды

Режимы работы

• EASY – упрощенный режим с сокращенным набором функций и облегченной эксплуатацией
• PRO – экспертный режим с расширенным функционалом и настраиваемыми параметрами измерений
• LEAKAGE – режим, оптимизированный для быстрой детекции утечек с отображением потерь в реальном времени
• PARTIAL DISCHARGE – режим для детекции различных типов частичных разрядов с отображением PRPD в реальном времени

Программное обеспечение (выбор)

• LeakReport — ПК‑ПО для формирования отчетов с описанием места, оценкой потерь и статусом ремонта
• PDReport — ПК‑ПО для формирования отчетов с оценкой дефектов и статусом ремонта

Технические данные (фрагменты, табличный формат с переносами строк)
Общие
Степень защиты: IP20 или IP65
Габариты: IP20: 14 x 14 x 3.2 cm (5.5” × 5.5” × 1.3”) / IP65: 14 x 14 x 5.2 cm (5.5” × 5.5” × 2.0”)
Масса: IP20: 0.7 kg (1.5 lb) / IP65: 1.1 kg (2.4 lb)
Применение: робот/дрон или стационарная установка
Точки крепления: резьба M5 по периметру
Рабочая температура: 15 °C до 50 °C (59 °F до 122 °F)
Температура хранения: -30 °C до 60 °C (-22 °F до 140 °F)

Оптическая камера
Тип: цифровая
Разрешение: 1280 x 800 px при 40 fps
Угол обзора: 74° x 51° (горизонтальный x вертикальный)
Затвор: Global shutter

Тепловизионная камера
Технология датчика: некриогенный микро-болометр
Спектральный диапазон: длинноволновый инфракрасный, 8 μm до 14 μm
Разрешение: 160 x 120 прогрессивная выборка
Частота кадров: 8,7 fps
Чувствительность: <50 mK (0,050 °C)
Компенсация температуры: автоматическая
Диапазон измерений и точность: -10° до +140°C ±5°C или 5 %; -10° до +400°C ±10°C или 10 % (применяется большее значение)
Угол обзора: 57° x 44° (горизонтальный x вертикальный)
Единица температуры: Кельвин, Цельсий, Фаренгейт

Встроенный вычислитель
Внутренняя память: 1 TB M.2 SSD
ОС: Linux

Питание
Вход: 9 до 24 V или PoE, мин. 20 W

Датчики
Микрофоны: 176 цифровых MEMS‑микрофонов
Частотный диапазон: До 100 kHz
Частота дискретизации: 200 kHz
Звуковое давление: макс. 120 dB
Разрешающая способность: 24 bit
Бимформинг: 100 fps

API (потоки данных и функции)
Потоки данных: видеокамера, акустическое изображение, тепловое изображение, спектр частот, аудиосигнал точки прослушивания, уровни звукового давления всех микрофонов, временные данные всех микрофонов (сырые сигналы)
Функции: создание/редактирование режима/профиля измерения; установка расстояния измерения; установка мин./макс. частоты; настройка режима акустического масштабирования и динамики; включение/отключение триггеров; настройка параметров триггера; загрузка/выгрузка файлов; перезагрузка устройства

Интерфейсы
USB‑B 3.0 (передача данных)
Ethernet (передача данных и PoE)
