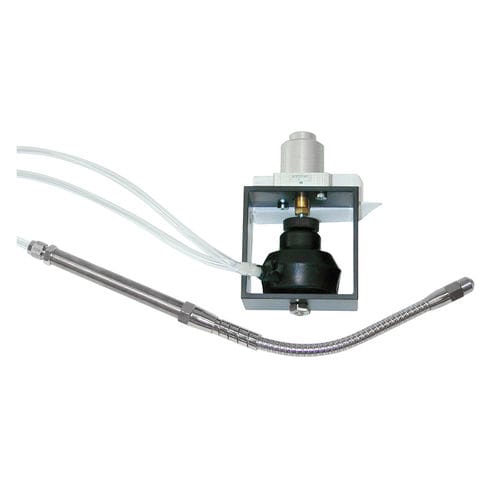

Автоматический распылитель работает аналогично стеклоочистителям на автомобиле.
Приведение в действие рукой или ногой берет на себя пневматический цилиндр, сжимающий резиновый сильфон. Этот цилиндр управляется с помощью 3/2-ходового клапана. Установочный винт на штоке цилиндра обеспечивает регулировку хода, тем самым регулируя количество жидкости.
В сочетании с блоком продувки или счетчиком (см. также BA или ZS) смазка может быть точной и циклической с заданным циклом.
1) Цилиндр
2) Установочный винт
3) Резиновый сильфон, на один переключающий цилиндр 10 см³ макс. / 0,2 см³ мин. охлаждающей среды или тонких масел
4) Шланг ПВХ, полностью смонтированный
Обратный клапан (не видно)
Обратный Т-клапан (не видно)
Сетчатый фильтр (не видно)
---
