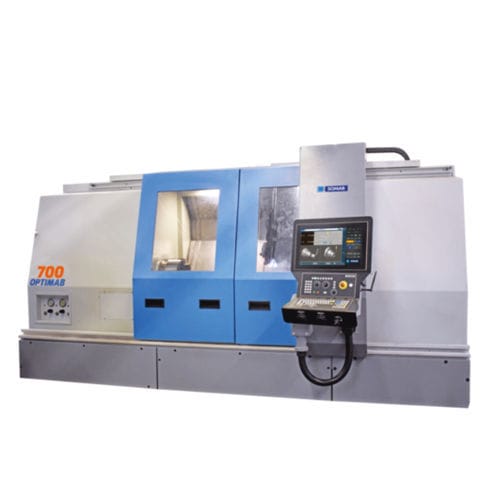

Токарный станок ЧПУ OPTIMAB 700горизонтальный4 осис наклонной станиной
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Тип управления
- ЧПУ
- Направление шпинделя
- горизонтальный
- Количество осей
- 4 оси
- Конструкция
- с наклонной станиной, универсальный
- Количество инструментов
- 12 инструментов
- Рабочая характеристика
- сверхточный
- Диаметр
750 mm
(29,53 in)- Скорость вращения
2 000 rpm
(12 566,371 rad.min-1)- Наибольший диаметр прутка
120 mm
(5 in)- Ход Х
435 mm
(17 in)- Ход Z
1 450 mm, 2 200 mm, 3 000 mm
(57 in, 87 in, 118 in)- Номинальная мощность
28 kW, 43 kW
(38,1 hp, 58,5 hp)- Габаритная длина
5 650 mm, 6 400 mm, 7 200 mm
(222 in, 252 in, 283 in)- Габаритная ширина
2 480 mm
(98 in)- Общая высота
2 460 mm
(97 in)- Вес
7 500 kg, 8 500 kg, 10 500 kg
(16 535 lb, 18 739 lb, 23 149 lb)
Описание
Станина из стабилизированного чугуна
Жесткие роликовые направляющие с преднатягом для продольной оси
Массивные сборные призматические направляющие из закаленной стали для поперечной оси
Прецизионные шариковинтовые пары с предварительной нагрузкой
Цифровая моторизация с абсолютными измерительными энкодерами
Шпиндель в сборе со сверхточными шарикоподшипниками, смазанными на весь срок службы
Задний боковой автоматический револьверный держатель инструмента
Патрон и задняя бабка ручные или гидравлические
Эргономичная и независимая клавиатура, перемещаемая по всей рабочей зоне.
ОБОРУДОВАНИЕ
Патрон с 3 концентрическими губками
Хвостовая бабка MK6, вставка Ø150 мм, ход 160 мм
Автоматическая револьверная головка VDI 50, 12 станций
Патронный шпиндель со сверхточными шарикоподшипниками, смазка на весь срок службы.
Коробка передач с 2 скоростями (1/1;1/4), управляемая функцией M
Шлифованные шариковинтовые пары и двойная гайка
Подвижная и поворотная консоль
1 или 2 маховика
Транспортер для стружки
3.3-х барная система охлаждения
Раздвижная передняя дверь и замок безопасности для полной защиты
внутреннее освещение
ОПЦИИ:
Живые инструменты и C AXIS
ручная или гидравлическая версия (патрон и задняя бабка)
зажимной плоскогубцевый патрон
Сборщик заготовок
Система протяжки прутка
Устройство подачи прутка
Револьверная головка:
MULTIFIX ручная револьверная головка типа D1
с VDI 50 и опорными пластинами
Устойчивый упор Ø20 - 210 мм с 3 комплектами по 3 ролика:
3 роликовых кронштейна для Ø20 мм - 92 мм
3 роликовых кронштейна для Ø50мм - 130мм
3 роликовых кронштейна для Ø130 мм - 210 мм
Устойчивый упор Ø190-350 мм с 2 комплектами по 3 ролика:
3 роликовых кронштейна для Ø190 мм - 270 мм
3 роликовых кронштейна для Ø270мм - 350мм
Устойчивые упоры в ручном исполнении или с гидравлическим самоцентрированием
ПОСТАВКА:
разделительный трансформатор
держатели инструментов
зажимные клещи
Обучение с ЧПУ SOMAB PL + S VT
15-дюймовый цветной плоский сенсорный ЖК-экран
Буквенно-цифровая клавиатура QWERTY
Два маховика
---
