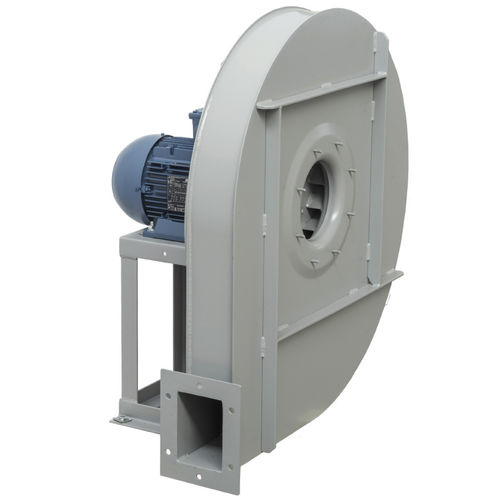

Центробежный вентилятор с прямым приводом и одним входом. Изготовлен из стального листа, защищенного катафорезной грунтовкой + эпоксидная краска. Предназначен для непрерывной циркуляции воздуха при температуре от -20ºC до 60ºC.
Двигатели
2-полюсные, IE 3* с высоким КПД, трехфазные 230/400 В 50 Гц для двигателей размером до 132 и 400/690 В 50 Гц для более мощных двигателей. IP55, класс защиты F.
* Начиная с 0,75 кВт, двигатель может быть IE 2 и управляться VSD.
- Изготавливаются из различных материалов.
- 2-скоростные двигатели.
- Версии для 60 Гц.
- Окрашиваются в различные цвета RAL.
- Вентилятор без опорной стойки (Motor-Flange, Arrangement 5), до размера двигателя 160.
- Высокотемпературные версии (до 150ºC) (версии B: с охлаждающим рабочим колесом).
- УСТАНОВКА 8: с объединенной гибкой муфтой.
- Инспекционная дверца, дренаж, погодное уплотнение на спирали и доступ к валу.
- Сварной кожух.
- Теплоизоляционная прокладка.
Исполнения ATEX
По запросу взрывозащищенное исполнение в соответствии с директивой ATEX для трехфазных моделей:
Температура окружающей среды от -20°C до +60°C, давление окружающей среды (абс.) от 0,8 бар до 1,1 бар в соответствии с EN 14986.
- Газ:
2G IIB T2-T3-T4, Motor Exd IIB или ExeII
2G IIB+H2 T2-T3-T4, двигатель ExdIIc
3G IIB T2-T3-T4, двигатель ExnA (только для зоны 3G)
3G IIB+H2 T2-T3-T4, двигатель ExnA (только для зоны 3G)
- Непроводящая пыль
2D IIIB T125°C-T135°C-T195°C-T295°C
3D IIIB T125°C-T135°C-T195°C-T295°C
- Токопроводящая пыль (обязательное исполнение двигателя IP 65):
2D IIIC T125°C-T135°C-T195°C-T295°C
3D IIIC T125°C-T135°C-T195°C-T295°C
Изогнутое назад рабочее колесо
---
