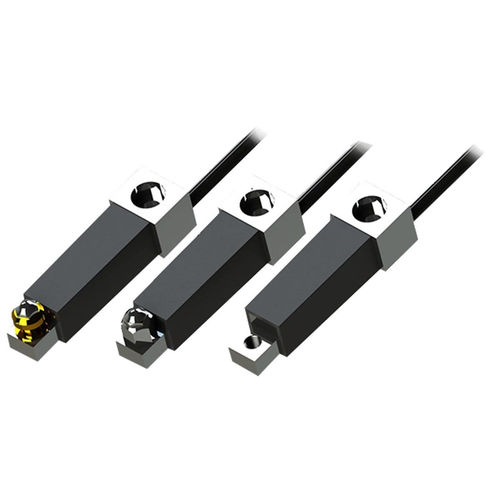

DUSM - Мини-рамка
•Погрешность не хуже 1 мкм
•Отличная воспроизводимость <0.5 мкм
•Диапазон измерения 0.5 мм
•Степень защиты IP68
•Многобразие наконечников зонда
•Прочная конструкция и компактное исполнение
Миниатюрный однобалочный зонд - вариант исполнения зондов в эластичной рамке. Миниатюрный однобалочный зонд имеет поверочный измерительный диапазон 0 – 500 мкм и дает возможность альтернативных конфигураций монтажа контаткного наконечника.
Монтаж корпуса зонда в измерительную оснастку осуществляется винтом M2.5. Монтаж наконечника осуществляется на вкладыш с резьбой M3, первоначально предназначенный для использования с удлинительной балкой, специальные контактные наконечники фиксированной длины под данного заказчика, адаптер наконечника Solartron, позволяющий при применении с Solartron коррекцию высоты в пределах 1 мм. Специальные наконечники могут предоставляться для любого варианта, но рекомендуется, чтобы высота была ограничена макс. 6 мм выше верхней поверхности зонда во избежание уменьшения срока действия и ухудшения воспроизводимости. К средней части диапазона регулировки высоты приведена поверка со стандартным наконечником.
Удлинительные балки могут применяться и с этим типом зонда, но с осторожностью. Максимальная длина между наконечником и монтажной резьбой рекомендуется 12 мм, но это зависит от других переменных, таких как угол наезда по высоте и измерительное отклонение – при крайних условиях
существенно уменьшается ресурс прибора, и серьезно ухудшается воспроизводимость. Для обеспечения прямого считывания показаний зонда с установленным удлинительным элементом в ПО должен быть введен поправочный коэффициент.
