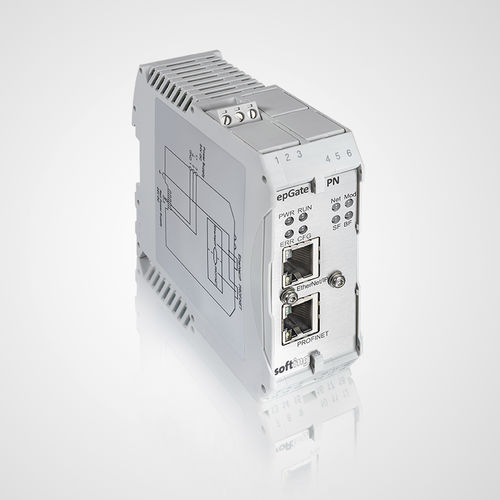

Мосток связи epGate PN

промышленныйEthernet TCP/IPProfiNet

Шлюз EtherNet/IP в PROFINET с функциями контроллера PROFINET В epGate PN реализован шлюз между сканером EtherNet/IP (например, ПЛК Rockwell) и до 32 устройств PROFINET. В то время как верхний разъем RJ45 шлюза подключается к сети EtherNet/IP в качестве так называемого адаптера (ведомого устройства), через нижний разъем RJ45 шлюз выступает в качестве контроллера PROFINET (ведущего устройства). Это позволяет интегрировать устройства и подсистемы PROFINET в приложения EtherNet/IP. Инструмент Communication Configuration Tool, поставляемый с epGate PN, помогает в определении конфигурации PROFINET и предоставляет готовую к использованию информацию о символическом отображении для инженерного программного обеспечения ПЛК EtheNet/IP. Таким образом, пользователь освобождается от подверженной ошибкам задачи определения данных для обеих сторон шлюза по отдельности. Надежная работа через границы сетей - Подключение к сети EtherNet/IP через так называемый адаптер (ведомое устройство); (верхний разъем RJ45) - PROFINET-контроллер (ведущий) (нижний разъем RJ45) - Прямой доступ со сканера EtherNet/IP в ПЛК к полевым устройствам PROFINET - Доступ к машинам с внутренней сетью PROFINET путем развертывания возможностей I-Device (поддержка ПЛК Siemens) - Прозрачный обмен данными ввода/вывода Простая интеграция с помощью дополнительных инструкций - Доступ программы ПЛК к данным устройств PROFINET без необходимости детального знания PROFINET - Использование дополнительных инструкций (AOI), содержащих подробные определения типов данных PROFINET Включая инструмент конфигурирования и интегрированный веб-сервер
