Механический привод для клапана

многооборотныйтип на четверть оборотакабельный

Обзор продукта
FlexiDrive — механическая система дистанционного управления клапанами, перемещающая ручное управление на безопасную и эргономичную операторскую станцию. Позволяет дистанционно приводить в действие ручные клапаны без проводки и питания, снижая необходимость в лесах и избегая воздействия опасных зон. Доступна в малом и большом исполнениях для различных размеров клапанов и областей применения.

Принцип работы

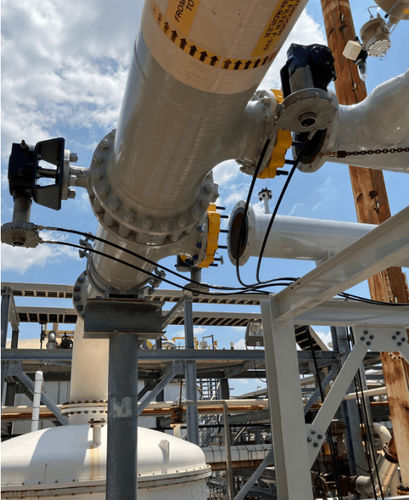

FlexiDrive передаёт ручное управление от станции клапана к операторской станции посредством гибкого механического троса. Станция клапана крепится непосредственно к клапану с помощью специального монтажного комплекта; операторская станция может монтироваться на стену, рельс или пьедестал. При наличии опционного маховика или рычага на станции клапана сохраняется возможность локального управления.

Ключевые преимущества

• Управление клапанами с безопасного расстояния (до 30 метров)
• Снижение затрат на леса и исключение работ по разрешениям и монтажу лесов
• Исключение воздействия на персонал опасных атмосфер и физических рисков (падающие предметы, тепло, выбросы)
• Отсутствие электрической проводки и питания (чисто механическое решение)
• Гибкая прокладка с большим количеством допустимых изгибов для адаптивной компоновки оборудования
• Централизация управления несколькими клапанами в одной точке управления

Версии и область применения
FlexiDrive выпускается в двух размерах (малый и большой) для покрытия широкого спектра многоборотных и четвертьоборотных клапанов. Обе версии разработаны для работы в опасных зонах и соответствуют требованиям Zone 1 и Zone 2. Доступны варианты станции клапана с защитой IP68 для мест, подверженных затоплению или контаминации.

Области применения
Типичные области применения: труднодоступные клапаны на танкерных терминалах, подземных приямках, погружённые клапаны, высоко расположенные или неудобно расположенные клапаны, установки через стену и замкнутые пространства. Система повышает безопасность операторов, эргономику и эксплуатационную эффективность в промышленных и критичных для безопасности установках.

Дополнительные характеристики продукта

• Приводит в действие шаровые и другие типы ручных клапанов по тому же проверенному механическому принципу
• Операторская станция эргономично размещает органы управления в безопасном и доступном месте
• Позволяет маршрутизировать управление нескольких клапанов к одной центральной точке
• По заказу доступны визуальные индикаторы для руководства операторами

Характеристики / технические спецификации

• Семейство моделей: FlexiDrive (малый и большой размеры)
• Дистанция управления: до 30 метров
• Возможность прокладки троса: до 540 изгибов по трассе
• Поддерживаемые типы клапанов: многоборотные и четвертьоборотные (включая шаровые клапаны)
• Крепление: станция клапана фиксируется на клапане с помощью специального монтажного комплекта; операторская станция монтируется на стену, рельс или пьедестал
• Локальное управление: опциональный маховик или рычаг на станции клапана
• Ex/зоны: подходит для зон Zone 1 и Zone 2
• Степень защиты: доступны варианты станции клапана с IP68 для погружения/затопления и пыльных сред
• Питание: чисто механическое решение (для дистанционной механической работы не требуется проводка или питание)
• Типичные применения: погружённые клапаны, замкнутые пространства, сквозные стеновые операции, клапаны в высоте или в неудобной позиции, танкерные терминалы, приямки клапанов
