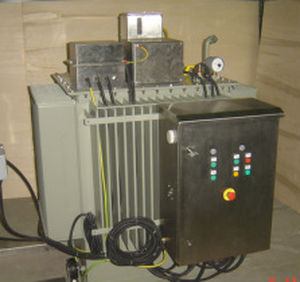

Силовой трансформатор

сухойпогружнойтрехфазовый

Трансформатор заземления используется для создания нейтральной точки в трехфазной сети, что обеспечивает возможность использования нейтрали заземление. Заземление может осуществляться через реактор дугогашения, заземляющий нейтральный реактор или резистор или напрямую. Может быть изготовлено следующих типов: Масляный тип: до 36 кВ Сухой тип: до 36 кВ С дополнительной обмоткой по запросу Конструкция может быть трансформатором только с одной обмоткой, которая зигзагообразно соединена. Импеданс нулевой последовательности такой обмотки обычно довольно низкий, но он может быть увеличен, если целью является ограничение тока через трансформатор в случае замыкания на землю где-то в энергосистеме. Альтернативой зигзагу является соединение звезда/треугольник, при котором магнитное поле нулевой последовательности компенсируется соединенной треугольником обмоткой, поэтому оно ограничивается полем утечки между звездой и треугольником и делает импеданс нулевой последовательности трансформатора относительно небольшим. Трансформатор заземления может быть оснащен вторичной обмоткой для обеспечения бесперебойного питания вспомогательной станции. Когда заземляющий трансформатор будет использоваться вместе с реактором дугогашения, номинальный ток (и его продолжительность) заземляющего трансформатора будет определяться данными для реактора дугового сжатия.
