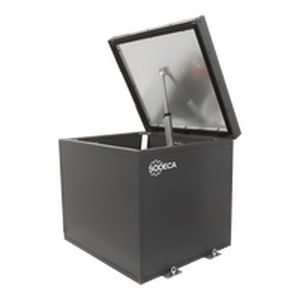

Осевой вентилятор HATCH/HP/IE5

для крышидля отвода230 Vca

Краткое описание
Динамические кровельные вытяжные вентиляторы для удаления дыма с моторизованным открытием, корпусом с высокой тепловой эффективностью и сверхэффективным двигателем IE5 F400.

Общее описание
Динамические дымоудалители с высокой тепловой эффективностью, полностью герметичные и воздухонепроницаемые, с термобарьерами и моторизованным механизмом открытия. Оснащены крышными вентиляторами для удаления дыма в случае пожара (400 ºC/2h) и сверхэффективным двигателем IE5.

Корпус

• Конструкция полностью без тепловых мостов.
• Боковые панели из сэндвич-панелей для холодильных установок толщиной 60 мм, изготовленные из двух предварительно окрашенных стальных листов с внутренней и внешней стороны с сердечником из полиуретана высокой плотности (PUR).
• Крышка толщиной 60 мм, заполненная полиуретаном высокой плотности (PUR), изготовлена из оцинкованного листа и покрыта с внешней стороны.
• Переходная муфта (или цоколь) для правильной и простой установки на кровле.
• Воздухопроницаемость КЛАСС 4 (UNE-EN 12207).
• Водонепроницаемость при ливне КЛАСС E 1350 (UNE-EN 12208).
• Устойчивость к высоким ветровым нагрузкам.
• Тепловое сопротивление сборки менее 0,39 W/m²·K.
• Акустическая изоляция по передаче воздушного шума согласно UNE-EN ISO 10140-2: Rw = 32 (-2;-4) дБ.

Система открытия

• Моторизованный открывающийся рычаг с инкапсулированным механизмом IP65.
• Напряжение питания 230 V AC 50/60 Hz (моторизованный рычаг с 24 V DC доступен по запросу).
• Усиленная система с гарантией более 20 000 циклов.
• Концевые переключатели в обоих положениях (открыто/закрыто).
• Снеговая нагрузка SL 1000.
• Автоматическое открытие по внешнему сигналу от системы управления (пожарный пульт, дымовой детектор). Системы управления не включены.

Вентилятор

• Чрезвычайно прочная конструкция, способная выдерживать суровые погодные изменения.
• Обслуживающие выключатели для отключения привода и вентилятора с вспомогательными контактами.
• Одобрено в соответствии со стандартом EN 12101-3, сертификат №: 2797 CPR 840443 (F400).
• Трубчатый корпус из стального листа с антикоррозионным покрытием на основе полиэфирной смолы.
• Регулируемый рабочий колесо из литого алюминия.
• Экранированный силовой кабель с EMC-защитой.

Двигатель

• Двигатели класса H для непрерывной работы S1 и аварийного использования S2, с шариковыми подшипниками и степенью защиты IP55.
• Двигатели с эффективностью IE5.
• Трехфазный 230/400 V 50 Hz (до 3 kW) и 400/690 V 50 Hz (мощности более 3 kW).
• Максимальная температура транспортируемого воздуха: эксплуатация S1 -25 ºC до +40 ºC непрерывно (подходит для жарких климатов до +50 ºC). Эксплуатация S2 аварийная 400 ºC/2h.
• Двигатели могут регулироваться с помощью частотного преобразователя, даже в аварийном режиме.

Отделка

• Антикоррозионный кожух из оцинкованного листа, окрашенный в RAL 7016M.
• Алюминиевые профили RAL 7016M.
• Боковые панели RAL 7016M.

По запросу

• Моторизованный открывающийся рычаг с питанием 24 V DC.
• Наружное покрытие окрашивается в любой цвет по каталогу RAL.
• Индивидуальные отделки.

Характеристики / технические спецификации

• Модель: HATCH/HP/IE5.
• Сертификация F400 согласно EN 12101-3 (сертификат № 2797 CPR 840443).
• Корпус: термическая разрыв и герметичная воздухонепроницаемая конструкция.
• Боковые панели: 60 мм сэндвич-панель с PUR высокоплотным сердечником.
• Крышка: 60 мм заполнена PUR высокой плотности, оцинкована и покрыта.
• Воздухопроницаемость: КЛАСС 4 (UNE-EN 12207).
• Водонепроницаемость: КЛАСС E 1350 (UNE-EN 12208).
• Тепловое сопротивление: сборка < 0,39 W/m²·K.
• Акустическая изоляция: Rw = 32 (-2;-4) дБ (UNE-EN ISO 10140-2).
• Система открытия: моторизованный рычаг, инкапсулированный механизм IP65, >20,000 циклов, концевые переключатели, снеговая нагрузка SL 1000.
• Стандартное питание открытия: 230 V AC 50/60 Hz (опция 24 V DC).
• Двигатели: класс H, IP55, шариковые подшипники, эффективность IE5.
• Напряжения двигателей: 230/400 V 50 Hz (≤3 kW); 400/690 V 50 Hz (>3 kW).
• Температура эксплуатации S1: -25 ºC до +40 ºC (подходит до +50 ºC). S2 аварийный: 400 ºC/2h.
• Регулирование двигателя: совместимо с частотным преобразователем, включая аварийный режим.
• Вентилятор: трубчатый корпус из стали с полиэфирной смолой антикоррозионной обработкой; регулируемый рабочий диск из литого алюминия; экранированный кабель с EMC-защитой.
• Стандартная отделка RAL 7016M; доступны опции окраски и индивидуальные отделки.
