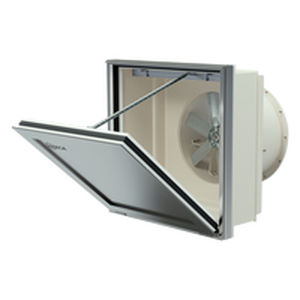

Осевой вентилятор THT/WALL/IE5

настенныйдля отвода230 Vca

Краткое описание
Настенные динамические вытяжные устройства с моторизованным люком и высокоэффективным двигателем IE5, с опцией подключения к вытяжному каналу. Разработаны для быстрого и эффективного удаления дыма и токсичных газов при пожаре; подходят для промышленных зданий, коммерческих объектов и других сооружений. Также могут использоваться для вытяжной вентиляции помещений.

Вентилятор

• Спиральное опорное крепление корпуса и монтажный фланец для простого анкерного крепления к стене и установки.
• Сертифицирован в соответствии с EN 12101-3, сертификат №: 2797 CPR 840443 (F400).
• Трубчатый корпус из стального листа с антикоррозийной обработкой полиэфирной смолой.
• Рабочее колесо переменного угла из литого алюминия.
• Экранированный силовой кабель с EMC-защитой.
• Направление воздушного потока от двигателя к рабочему колесу.

Экструдированный алюминиевый люк

• Чрезвычайно прочная конструкция, выдерживающая суровые климатические изменения.
• Спроектирован для обеспечения водонепроницаемости.
• Алюминиевый профиль с разрывом теплового моста.
• Центральная панель и конструкция снабжены высокоэффективным термоизоляционным материалом.
• Тепловое сопротивление узла < 0,89 W/m²·K.
• Индикаторы положения для открытого и закрытого положения.
• Варианты монтажа с верхним и нижним открыванием.
• Ручная система открытия.
• Акустическая изоляция воздуха по UNE-EN ISO 10140-2: Rw = 27 (0;-2) dB.

Двигатель

• Двигатели класса H для непрерывной работы (S1) и аварийного режима (S2), с шарикоподшипниками, защита IP55, односкоростные.
• Двигатели с КПД IE5.
• Трёхфазные 230/400 В 50 Гц (до 3 кВт) и 400/690 В 50 Гц (мощности > 3 кВт).
• Максимальная температура транспортируемого воздуха: режим S1 -25 ºC до +40 ºC непрерывно (также пригодно для жаркого климата до +50 ºC). Режим S2 аварийный 400 ºC/2ч.

Привод

• Надёжность более 20 000 двойных циклов.
• Напряжение питания 230 V AC 50/60 Hz (привод с 24 V DC по запросу).
• Рабочая температура: -25 ºC до +60 ºC.
• Защита по кромке при закрытии люка.
• Остановка в закрытом положении регулируется электронным концевым выключателем.

Отделка люка

• Антикоррозионная обработка из экструдированного алюминия.
• Стандартный цвет RAL 7024M; другие цвета RAL по запросу.

По запросу

• Привод с питанием 24 V DC.

Характеристики / Технические данные

• Модель: THT/WALL/IE5
• Сертификация: EN 12101-3 (F400), серт. № 2797 CPR 840443
• Эффективность двигателя: IE5
• Класс двигателя: H; защита IP55; шарикоподшипники; односкоростной
• Варианты напряжения: 230/400 V 50 Hz (≤ 3 kW); 400/690 V 50 Hz (> 3 kW)
• Температуры режима работы: S1 непрерывно -25 ºC до +40 ºC (пригодно до +50 ºC в жарком климате); S2 авария 400 ºC/2ч
• Надёжность привода: > 20 000 двойных циклов; питание 230 V AC 50/60 Hz (24 V DC опция); рабочая температура -25 ºC до +60 ºC
• Тепловое сопротивление сборки люка: < 0,89 W/m²·K
• Акустическая изоляция (UNE-EN ISO 10140-2): Rw = 27 (0;-2) dB
• Корпус: трубчатая сталь с антикоррозийным покрытием на основе полиэфирной смолы
• Рабочее колесо: переменный угол, литой алюминий
• Особенности: моторизованный люк, водонепроницаемая конструкция, тепловой разрыв в профиле, индикаторы положения, ручное открытие, опция подключения к каналу
• Типичные применения: удаление дыма, эвакуация токсичных газов, промышленная и коммерческая вентиляция
