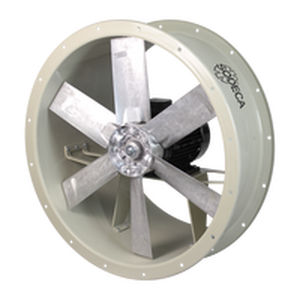

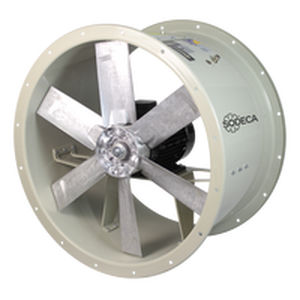

Осевой вентилятор THT/CL/IE5

для извлечения230 Vca400 VAC

Краткое описание
Трубчатые осевые вентиляторы с удлинённым корпусом для удаления дыма, класс F400 (400 ºC/2h), внешняя клеммная коробка и двигатель IE5 с очень высокой эффективностью.

Описание продукта
Трубчатые вентиляторы с удлинённым корпусом, предназначенные для установки в зонах риска пожара. Сертифицированы по F400 и оснащены двигателями IE5 для обеспечения устойчивой работы в аварийных режимах.

Вентилятор

• Трубчатый корпус из стального листа с внешней клеммной коробкой (Cable Box) и ревизионным люком.
• Ротор с переменным углом в литом алюминии для оптимизации воздушного потока.
• Одобрен в соответствии с EN 12101-3, сертификат № 2797 CPR 840443 (F400).
• Стандартное направление потока: от двигателя к ротору.

Двигатель

• Двигатели класса H для непрерывной работы (S1) и режима аварии (S2).
• Шариковые подшипники, степень защиты IP55, односкоростные.
• Двигатели очень высокой эффективности IE5.
• Сетевые напряжения: трёхфазные 230/400 В 50 Гц (≤ 3 кВт) и 400/690 В 50 Гц (> 3 кВт).
• Температура транспортируемого воздуха — Сервис S1: -25 ºC до +40 ºC непрерывно (пригодно для жаркого климата до +50 ºC). Сервис S2: 400 ºC в течение 2 часов.

Отделка

• Антикоррозионное покрытие из полиэфирной смолы, полимеризованной при 190 ºC, после обезжиривания нанотехнологическим процессом без фосфатов.

Доступные версии

• THT/IE5: трубчатые осевые вентиляторы с коротким корпусом.

По запросу

• Обратное направление потока (ротор → двигатель).
• 100% переворачиваемые роторы.
• Вертикальная осевая конфигурация для моделей, не имеющих её в стандартной версии.

Характеристики / Технические данные

• Название модели: THT/CL/IE5
• Тип: трубчатый осевой вентилятор с удлинённым корпусом для удаления дыма
• Пожарный рейтинг: F400 (400 ºC/2h), EN 12101-3, сертификат № 2797 CPR 840443
• Ротор: переменный угол, литой алюминий
• Корпус: стальной лист с внешней клеммной коробкой и ревизионным люком
• Класс двигателя: H (S1 непрерывный и S2 аварийный)
• Защита двигателя: IP55, шариковые подшипники, односкоростной
• Эффективность: IE5 очень высокой эффективности
• Питание: 230/400 В 50 Гц (≤ 3 кВт); 400/690 В 50 Гц (> 3 кВт)
• Диапазон температур S1: -25 ºC до +40 ºC (пригодно до +50 ºC)
• Диапазон температур S2: 400 ºC в течение 2 часов
• Отделка: полиэфирная смола, полимеризованная при 190 ºC, после обезжиривания нанотехнологией без фосфатов
