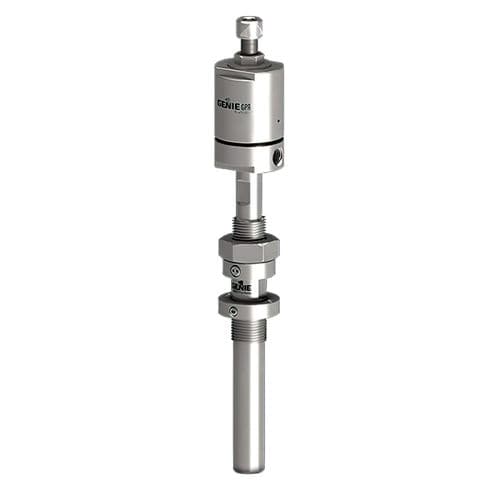

Пробоотборный зонд GENIE GPR™ состоит из корпуса, на нижнем конце которого расположен донный клапан, и мембранного наконечника
регулятора зонда. Корпус зонда устанавливается в трубопровод, находящийся под давлением, через вертикально установленный
резьбовой проход или фланец. Когда зонд вставляется в корпус, открывается донный клапан, чтобы газ свободно проходил через мембрану
газ свободно проходит через мембрану. Затем давление пробы снижается непосредственно ниже по течению
мембраны, внутри трубопровода. Затем тепло передается от трубопровода к регулятору, чтобы
чтобы предотвратить чрезмерное охлаждение Джоуля-Томсона при регулировании давления. Извлечение зонда из корпуса
закрывает донный клапан, что позволяет проводить обслуживание зонда без понижения давления в трубопроводе
трубопровода. Этот метод введения/извлечения менее дорогой и сложный, чем пневматический или гидравлический
методов.
При отборе проб природного газа следует избегать попадания жидкости из трубопровода в систему подготовки проб
отборе проб природного газа, поскольку это может непосредственно повлиять на точность анализа состава, а также
повредить анализатор. Зонды Genie® обеспечивают возможность введения мембранной технологии Genie® непосредственно в трубопровод с целью отделения нежелательной жидкости и твердых частиц от пробы газа при текущей температуре и давлении в соответствии с промышленными стандартами.
Области применения
- Извлечение репрезентативной пробы из многофазного источника газа
- Регулирование давления
- Защита от жидкостей
- Онлайн и портативные анализаторы
- BTU, H2S, влажность и другие
- Отбор проб газа из смесей, содержащих менее 30% водорода
---
