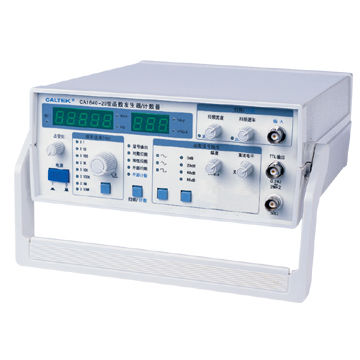

Генератор функций CA1640-20

CA1640-20 конструировано для того чтобы работать в импрессивно широком диапазоне изменения частот 0.2 Hz к 20 MHz. Оно оборудован с способностью отрегулировать разнообразные формы волны как квадрат, синус, треугольник и ИМП ульс. Оно имеет импеданс выхода 50 Ω. Оно производит меняя напряжения тока выхода состоя из рядов 1mVp-p к 10Vp-p на 50 Ω, 1mVp-p к 20Vp-p на 1M Ω, 50Vp-p и 1Ap-p. Выходы произведены в широком режиме также, как одночастотный режим. Прибор обеспечивает симметрию 20% к 80% и включает значение DC смещенное в границах -5V к +5V. Импеданс выхода TTL 600 Ω, пока формы волны TTL тип формы волны ИМПа ульс. Выход TTL «0» <0.8V и «1» >+3V. Блок определенное размер 265x215x90 mm. Он имеет расклассифицированную силу 30 w и расклассифицированное напряжение тока 110 v на 60 Hz. Свой ряд рабочей температура 0 к 40oC. Счетчик частоты облегчает весьма - низкие тарифы зыбкости 0.5%, которое может пойти до 1.5% на некоторых частотах. Тариф искажения формы волны 90% для волн синуса. Он меньш чем 5% на 10 КГц и 5Vp-p для прямоугольных волн. временя восхода для прямоугольных волн меньш чем 17 nS. Достиганные выходы функции 1Vp-p к 10Vp-p на 0dB с показателем точности 10%; 0.1Vp-p к 1Vp-p на dB 20, с показателями точности 10%; 10mVp-p к 100mVp-p на dB 40, с показателями точности 10% и 1mVp-p к 10mVp-p на dB 60, с показателями точности 10%.
