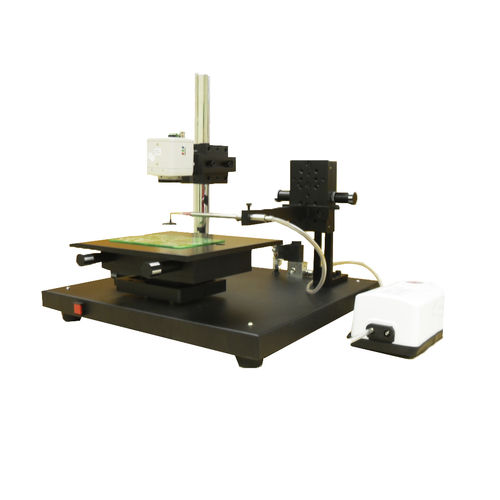

Манипулятор для захвата, подъема и перемещения деталей SMT X-Y-Z

Таблица X-Y-Z специально начата для того чтобы помочь установить обломоки мелкого шага на монтажных платах. Обломок, который нужно поместить выровнян с пусковыми площадками точно со штрафом x и регулировками y. Вращение достигано путем регулировать влево или вправо ручки y. Устанавливая процесс осмотрен ясно над видеокамерой цвета или микроскопом (микроскопом стойки заграждения SZM7045TR). Устанавливающ обломок на доске путем поворачивать ручку направления z, и выпускать ее путем поворачивать вакуум. Стойка видеокамеры и заграждения продала seperatly. Рамки поддержки PCB можно использовать поверх таблицы XYZ для работы ремонта. Спецификации: Максимальное расстояние перемещения x: 90 mm Максимальное расстояние перемещения y: 90 mm Максимальное расстояние перемещения z: 70 mm Вращение θ Макс: 30° Precison: 1mm в поворот ручки Верхний размер платформы: 9" x9»
