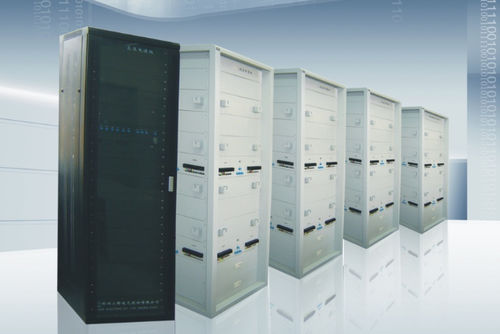

SH-DY09 состоит из одного низковольтного силового шкафа, многих низковольтных измерительных шкафов и компьютерных программ управления, моделирование напрямую подключается или через трехфазный трехпроводной трансформатор тока и трехфазную четырехпроводную форму измерения. Этот продукт принимает формы одной мощности с большим количеством измерительных шкафов, подходит для школ и учебных центров.
SH-DY9 может закончить следующие темы обучения: фиксация счетчика и подключение электричества, симуляция низкого измерения, тест счетчика энергии на месте, чтение счетчика энергии, вращение счетчика энергии.
Низковольтный силовой шкаф
Шкаф низкого напряжения принимает три цифровых источника питания высокой мощности
1、Выходное напряжение
Диапазон выходного напряжения: 0%-120% регулируемый
Диапазон напряжения каждой фазы может быть установлен индивидуально
Степень симметрии напряжения может быть установлена произвольно
2、 Выходной ток
Диапазон тока: 5A, 10A, 25A
Диапазон регулировки: 0%-120% можно регулировать непрерывно
Каждый диапазон тока может быть установлен индивидуально
Каждая фаза тока может быть установлена произвольно
3, регулировка фазы: 0°-359.99°
4、Регулировка частоты:45Гц-65Гц
Низковольтный измерительный шкаф
Низковольтный измерительный шкаф принимает многофункциональный низковольтный соединительный шкаф, он может работать с трех сторон
1. Программируемая фиктивная нагрузка, подключенная к положительному источнику питания, которая может быть измерена в режиме моделирования трансформатора тока, вы также можете получить прямой доступ к измерению моделирования, ток до 30A
2. Программируемая силовая нагрузка, подключенная к реальной левой (трехфазной), максимальная нагрузка на фазу может принимать 300 Вт, может принимать простую нагрузку освещения
---
