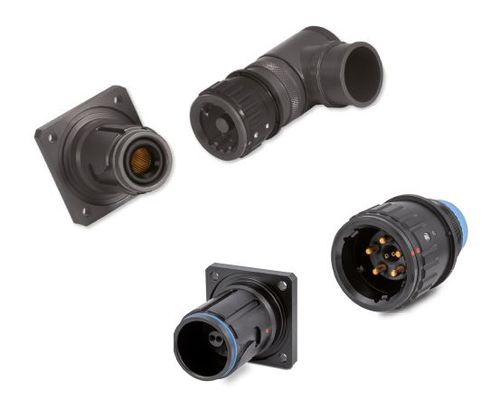

Соединитель для источника электропитания HBB series
DINкруговойбыстрый

соединитель для источника электропитания
соединитель для источника электропитания
соединитель для источника электропитания
соединитель для источника электропитания
соединитель для источника электропитания
соединитель для источника электропитания
соединитель для источника электропитания
соединитель для источника электропитания
соединитель для источника электропитания
соединитель для источника электропитания
соединитель для источника электропитания
соединитель для источника электропитания
соединитель для источника электропитания
соединитель для источника электропитания
соединитель для источника электропитания
соединитель для источника электропитания
соединитель для источника электропитания
соединитель для источника электропитания
соединитель для источника электропитания
соединитель для источника электропитания
соединитель для источника электропитания
соединитель для источника электропитания
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Тип
для источника электропитания
Формат
DIN
Форма
круговой
Тип соединения
быстрый, вставной фиксатор
Электрическая спецификация
5 полюсов, для больших токов, однополюсный, высокая мощность, поляризованный
Материал
алюминиевый сплав
Область применения
для промышленности, для использования в военных целях, для применения в железнодорожной отрасли
Другие характеристики
малогабаритный, защищенный, с защитными материалами от ЭМИ, для суровых природных условий
Первичный ток

350 A, 500 A

Напряжение

750 V, 1 000 V

Рабочая температура

МИН.: -55 °C
(-67 °F)

МАКС.: 150 °C
(302 °F)

Описание

Выпускаются как в однополюсном, так и в пятиполюсном исполнении. Эти круглые разъемы сочетают высокую способность к обработке тока с малыми размерами и исключительной производительностью в жестких условиях эксплуатации. Разработанные для использования во всех типах мощных приложений, разъемы серии HBB особенно подходят для электроприводов, используемых в боевых машинах, беспилотных транспортных средствах, железнодорожном транспорте и промышленных приложениях. Высокие токи легко передаются при минимально возможных размерах: 17-й размер, однополюсный, достигает 300 ампер, а 21-й размер, однополюсный, 500 ампер при высокой надежности и отличной целостности; в то время как пятиполюсный доступен с контактами 60А на линию питания с 2 блокировками. HBB имеет уникальный механизм быстрой защелки. Помимо простоты использования, эта защелка обеспечивает дополнительную безопасность, позволяя конечному пользователю группировать разъемы гораздо ближе, чем другие альтернативы на рынке. Дополнительным преимуществом новой пятиполюсной версии является то, что она имеет еще более высокую степень защиты, чем однополюсная. Новый HBB включает в себя систему защитной блокировки "последнее соединение - первый разрыв", обеспечивающую автоматическое отключение питания при рассоединении разъемов. Гиперболоидные контакты Hypertac® обеспечивают низкое сопротивление контактов (0,03 мОм), что помогает снизить резистивные потери. Это облегчает задачу терморегулирования и позволяет повысить мощность при меньших габаритах и меньшей общей массе. Разъемы предлагаются в металлических корпусах, герметичных по классу защиты IPx7, имеют 360° экранирование EMI/RFI и поляризованную конструкцию с опциями, облегчающими сборку, позволяющими простое обслуживание и быструю замену.

---

Каталоги

HBB Catalog
HBB Catalog
36 Страницы
