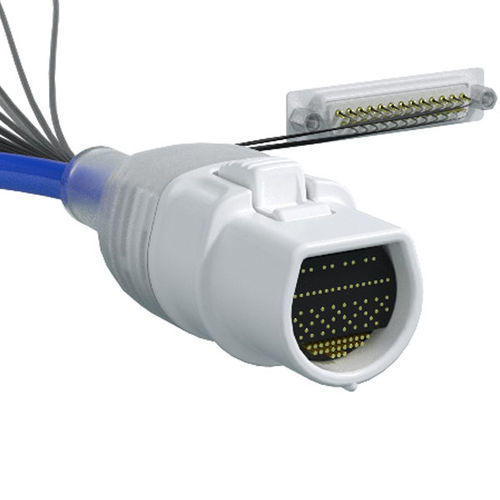

Соединитель РЧ Spring Probe PGA

для медицинского приборадля медицинской сферына заказ

Индивидуальная компоновка решетчатого массива обеспечивает ВЧ-характеристики с той же стабильной целостностью сигнала, что и коаксиальные решения, но с уменьшенными размерами, весом и стоимостью. Использование пружинных зондов и целевых контактов в схеме решетчатого массива уменьшает размер, вес и стоимость разъема. При сравнении относительных размеров решетчатого массива и коаксиальных контактных разъемов в отдельных приложениях, контакты решетчатого массива на основе пружинных зондов занимают лишь ½ пространства традиционных коаксиальных контактов. Кроме того, замена штыревых и гнездовых контактов пружинными зондами позволяет быстрее и проще очищать кабельный разъем, поскольку плоские целевые контакты легче очистить, чем коаксиальные гнезда, что повышает производительность медицинского оборудования. Особенности и преимущества - на 50% меньше, чем решения для коаксиальных кабелей - снижение стоимости на 30% - До 100 тыс. циклов сопряжения - Температуры: от 15° до 35° - Контактное сопротивление ≤ 50 м Ом - РЧ характеристики от постоянного тока до 300 МГц для конфигураций 2A и 4B: - дБ вносимых потерь - 20 дБ возвратных потерь - Перекрестные помехи: - 35 дБ для конфигурации 2A - 50 дБ для конфигурации 4B Расположение решетчатого массива (PGA) Использование решетки пружинных зондов позволяет разработчику настроить количество используемых контактов заземления для оптимизации характеристик разъема для определенных частот/конструкций катушек, что позволяет сэкономить размер, вес и стоимость, сохраняя при этом характеристики коаксиального канала там, где это необходимо. Массивы пружинных зондов также упрощают заделку кабеля, позволяя выполнять массовую пайку на печатные платы.
