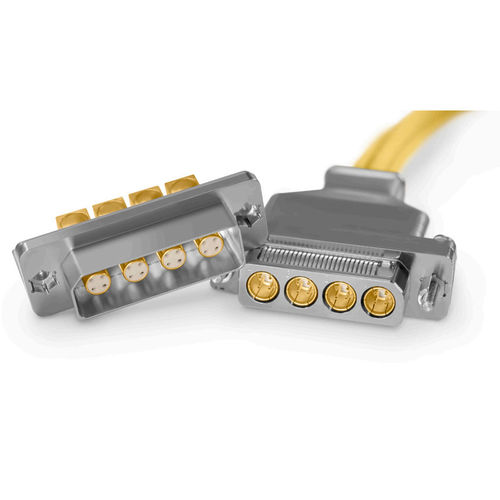

Соединитель D-sub
РЧQuadraxдвухосевой

соединитель D-sub
соединитель D-sub
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Тип
РЧ
Формат
Quadrax, двухосевой, D-sub
Электрическая спецификация
с высоким импедансом
Применение изделия
для использования в промышленности
Область применения
промышленный
Другие характеристики
защищенный, с высоким расходом, с защитными материалами от ЭМИ, MiL
Импеданс

100 Ohm

Первичный ток

3 A

Напряжение

500 V

Расход

6,25 GB/s

Описание

Прочный D-Sub с контактами Twinax/Quadrax квадракс 100 Ом и/или дифференциальная пара близнецов Высокоомные разъемы D-Sub предназначены для заземления внешнего экрана двух- или четырехосного контакта непосредственно на корпусе разъема. Многопальцевая заземляющая пружина, закрепленная вокруг оболочки, обеспечивает многоточечное контактное замыкание, которое обеспечивает превосходное электромагнитное экранирование. Конечный результат - чрезвычайно низкое сопротивление контакта при измерении от внешнего корпуса контакта до фланца разъема, что обеспечивает минимальный уровень радиочастотных помех и высокую прочность более 500 циклов сопряжения. Особенности и преимущества - Низкий уровень радиочастотного шума и высокая прочность более 500 спаривающихся циклов - Предлагается с квадраксами или двойными контактами 100 Ом - Более высокая пропускная способность поддержки до 6,25 Гбит/с - Соответствие требованиям MIL-STD-202 по ударам и вибрации - Оптимизированное согласование импеданса для целостности сигнала - Размер 10 контактов на 30% меньше размер упаковки для жестких пространственных ограничений - Доступны варианты кабельной сборки Обзор Наш D-Sub соответствует и превосходит все требования MIL-STD-202 для ударов и вибраций, и предлагается с квадратными и/или дифференциальными парными двухосными контактами 100 Ом. Для того, чтобы обеспечить правильное подключение высокоскоростных разъемов в соответствии с конкретными требованиями к проводке и комбинациям кеинга, в конструкцию был включен штырьковый разъем с кегельбаном. Шестипозиционный штырь со шпонками позволяет использовать 36 возможных комбинаций шпонки, гарантируя, что правильная высокоскоростная прочная D-образная вилка подсоединяется к правильной высокоскоростной розетке.

---
