Вставной модульный разъём

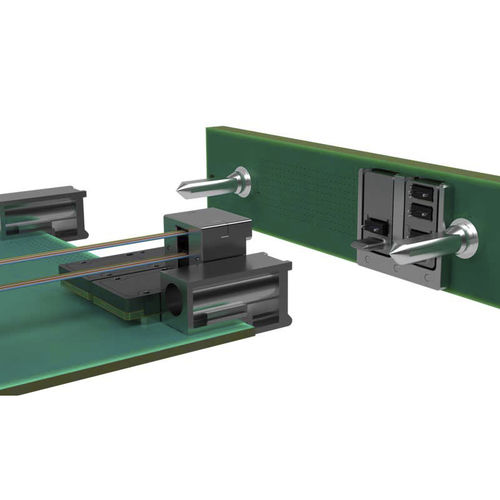

Оптическое соединение LightCONEX® active blind mate - это революционное решение для систем VPX, которое включает в себя фиксированный разъем для вставных модулей и разъем для плавающей объединительной платы, совместимый с предлагаемым стандартом VITA 66.5. Низкопрофильный штекерный разъем привинчивается к краю платы через межкомпонентную перемычку, что экономит место на плате и исключает необходимость прокладки волоконно-оптических кабелей.
Особенности и преимущества
- Оптическое соединение: Механическая передаточная муфта (МТ) с линейным массивом из 24 параллельных многомодовых волокон
- Надежное соединение: Пружина внутри оптического кабеля объединительной платы обеспечивает сопряжение между вставным модулем и объединительной платой MT.
- Стандарты: Разработан в соответствии со стандартом VITA 66.5 (готовится к выпуску).
- Обслуживание: Поддерживает двухуровневое обслуживание.
- Слепое соединение: Устраняет обработку волокна и освобождает место на главной плате.
- Прочность: Проверено на вибрацию и удары в диапазоне промышленных температур, воздействие влажности, соляного тумана, песка и пыли, мат/не мат циклов, в соответствии с военными спецификациями.
Особенности разъема модуля
- Прочный: MIL STD 883 совместимый
- Влагостойкий: герметичный
- Компактный приемопередатчик (L×W×H):
- 32 мм × 14 мм × 5 мм (24-полосный)
- Производительность: 10,3125 Гбит/с/полоса от -40°С до 100°С
- Досягаемость: до 300 м, волокно ОМ3
- BER: до 10-12 с чувствительностью -12 дБм
- Низкое энергопотребление: 2,8 Вт на модуль (24-полосный)
- Интерфейс данных: CML
- Крепление на доске: LGA-разъём
Заявления
- одноплатное вычисление VPX
- встраиваемые системы C4ISR
- радиолокаторы AESA
- Ethernet-коммутаторы, линии связи высокого BW
---
