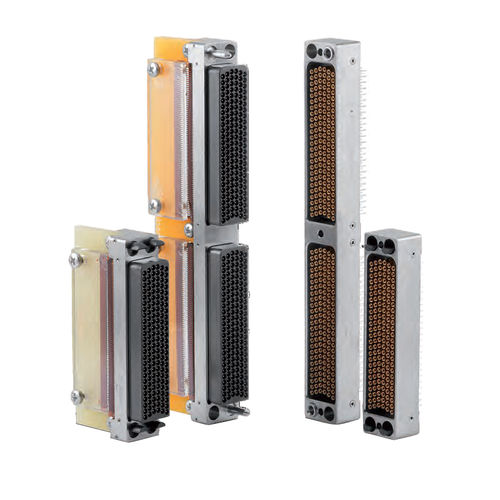

Комбинированный коннектор C9394 series
коаксиальныйоптоволокноPCB

комбинированный коннектор
комбинированный коннектор
комбинированный коннектор
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Тип
комбинированный
Формат
коаксиальный, оптоволокно, PCB, SMT
Форма
прямоугольный
Тип соединения
для сварки погружением
Электрическая спецификация
высокая плотность, герметичный
Применение изделия
для грунта
Сфера применения
военный, для применения в железнодорожной отрасли, для использования в автомобилях
Другие характеристики
герметичный, легкий, на заказ, гибкий, модульный
Первичный ток

МИН.: 4 A

МАКС.: 7 A

Шаг

1 mm, 1,905 mm, 2 mm (0,039 in)

Описание

Серия C9394 компании Smiths Interconnect - это модульный разъем LRM (в линейно-заменяемом модуле) с металлической оболочкой, предназначенный для смешивания сигналов, питания и коаксиальных контактов, идеально подходящий для применения в гражданской авиации, обороне и космической авиации, но также адаптируемый для самых сложных сегментов рынка, таких как автомобильный и железнодорожный. Серия C9394 доступна с позициями контактов 0,6 мм от 100 до 450 (включая индивидуальные решения) с типами погружной пайки, обмотки проводов и концевой заделки поверхностного монтажа. Шевронно-шевронная раскладка (шаг 1,905 мм) с шевронной сеткой в шесть рядов выполнена с полостями для контактов на земле, экранированных, коаксиальных, баз данных и волоконно-оптических контактов. Его гибкие и легко настраиваемые функции предназначены для удовлетворения самых разнообразных индивидуальных запросов. Основанные на испытанной технологии гиперболоидных контактов Hypertac®, эти соединения с металлической оболочкой обладают преимуществами технологии высокой плотности в сочетании с облегченной конструкцией, гарантирующей высокую устойчивость к ударам и вибрации (отсутствие микроразрывов) и исключающей фреттинг, с последующим снижением износа, что помогает избежать отказа системы и простоя. Серия C9394 протестирована и поставлена в соответствии со стандартами MIL-DTL-55302. Дополнительное исполнение поставляется в сборе с гибким контуром, соответствующим спецификациям MIL-P-50884.

---

Каталоги

C9394
C9394
36 Страницы
