Пневматический клапан JSB
с пневматическим управлениемдля водыдля воздуха

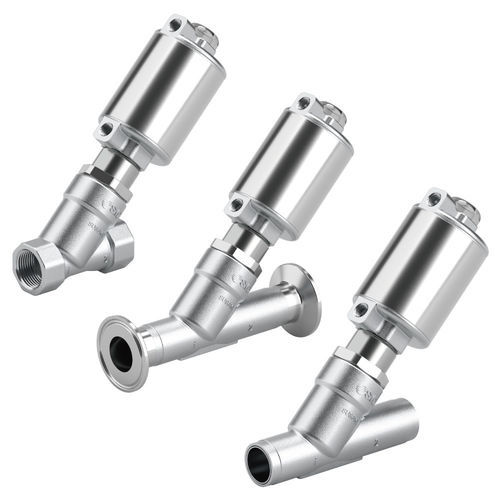

Пневматический клапан - JSB - SMC PNEUMATIC - с пневматическим управлением / для воды / для воздуха
Пневматический клапан - JSB - SMC PNEUMATIC - с пневматическим управлением / для воды / для воздуха
Добавить в папку «Избранное»
Добавить к сравнению

Характеристики

Привод
пневматический, с пневматическим управлением
Проводимые вещества
для воды, для воздуха, для пара
Корпус
резьбовой, с наклонным седлом, для сварки
Материал
из нержавеющей стали
Другие характеристики
с фланцем под приварку, с резьбовым соединением, с зажимным соединением
DN

МАКС.: 50 mm
(1,969 in)

МИН.: 10 mm
(0,394 in)

Давление

МАКС.: 1,6 MPa

МИН.: 1 MPa

Описание

Обзор продукта
  • Доступен вариант, соответствующий ATEX: серия 55-JSB
  • Добавлены новые варианты соединений: clamp и стыковая сварка
  • Угловая седельная конструкция снижает потерю давления
  • Долгий срок службы: 10 000 000 циклов (воздух/вода), 3 000 000 циклов (пар)
  • Большая пропускная способность: оптимизированный внутренний поток (Cv ≈ 2,5× по сравнению с традиционными конструкциями)
  • Компактная высота установки: 166 мм (для порта 1 in)
  • Корпус полностью из нержавеющей стали (эквивалент 316L)
  • Применяемые среды: воздух, вода, пар


Особенности
  • Низкая потеря давления благодаря угловой седельной геометрии
  • Низкая герметичность утечек
  • Высокий Cv и большая пропускная способность
  • Подтверждённая долговечность по циклам
  • Модульная конструкция — заменяемые детали для упрощённого обслуживания


Типы соединений / Типы продукта
  • Резьба (стандарты: RcM, NPT, G) — номинальные размеры: 3/8, 1/2, 3/4, 1, 1-1/4, 1-1/2, 2 — Cv: 5.0, 8.0, 16.0, 29.1, 41.3, 59.5, 87.5
  • Стыковая сварка (B1) (стандарты: DIN EN ISO 1127 / ISO 4200 / DIN 11866 B) — номинальные диаметры: DN10, DN15, DN20, DN25, DN32, DN40, DN50 — Cv: 5.1, 8.4, 17.5, 31.2, 43.0, 60.6, 88.5
  • Стыковая сварка (B2) (стандарты: ASME BPE / DIN 11866 C) — номинальные размеры: 1/2, 3/4, 1, 1-1/2, 2, 2-1/2 — Cv: 2.8, 7.0, 16.2, 41.2, 60.8, 88.5
  • Clamp (C1) (стандарт: DIN 32676-B) — номинальные диаметры: DN10, DN15, DN20, DN25, DN32, DN40, DN50 — Cv: 5.1, 8.4, 17.5, 31.2, 43.0, 60.6, 88.5
  • Clamp (C2) (стандарт: ASME BPE) — номинальные размеры: 1/2, 3/4, 1, 1-1/2, 2 — Cv: 2.8, 7.0, 16.2, 41.2, 60.8


Ключевые преимущества
  • Угловая седельная геометрия снижает потерю давления и обеспечивает повышенный поток по сравнению с традиционными клапанами
  • Оптимизированный внутренний канал обеспечивает значительный рост Cv (≈ 2,5×)
  • Корпус из нержавеющей стали (эквивалент 316L) подходит для воздуха, воды и пара
  • Долговечность подтверждена испытаниями циклов (10 млн — воздух/вода; 3 млн — пар)
  • Разнообразие стандартов соединений для интеграции в технологические трубопроводы
  • Разработан для простоты обслуживания — заменяемые компоненты


Применение
  • Регулирование течения для сжатого воздуха, технологической воды и паровых систем
  • Подходит в случаях, где требуются низкие потери давления, высокая пропускная способность и длительный срок службы


Технические характеристики / Данные
  • Серия: JSB (угловой седельный клапан, пневматический)
  • Материал корпуса: нержавеющая сталь, эквивалент 316L (выполнение all-in-one)
  • Среды: воздух, вода, пар
  • Срок службы: 10 000 000 циклов (воздух/вода), 3 000 000 циклов (пар)
  • Высота установки (пример): 166 мм (порт 1 in)
  • Увеличение Cv: ≈ 2,5× по сравнению с традиционными клапанами
  • Варианты и стандарты соединений: резьба (RcM/NPT/G), стыковая сварка (DIN EN ISO 1127 / ISO 4200 / DIN 11866 B; ASME BPE / DIN 11866 C), clamp (DIN 32676-B / ASME BPE)
  • Номинальные диаметры: DN10–DN50 (метрические) и дюймовые размеры (3/8–2 in в зависимости от типа соединения)
  • Диапазоны Cv: см. соответствующие записи по типу соединения выше
  • ATEX: серия 55-JSB доступна в ATEX-совместимом исполнении
  • Обслуживание: модульные, заменяемые детали для упрощённого сервиса
