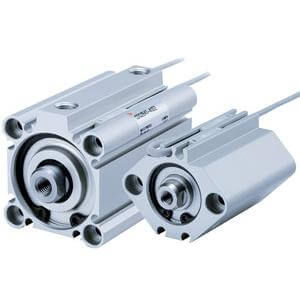

Пневматический цилиндр NCQ2 seriesс резьбовым стержнемс двойным стержнемсо стержнем
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Тип
- пневматический
- Технология
- со стержнем, с резьбовым стержнем, с двойным стержнем
- Конфигурация
- двойного действия, простого действия
- Материал
- из нержавеющей стали, из алюминия
- Стандарт
- ISO
- Применение
- промышленный
- Другие характеристики
- компактный, стандартный, резьбовой, с рамкой легкой конструкции, фланцевый крепеж, большого размера, с проходом в центре
- Ход
МАКС.: 100 mm
(3,937 in)МИН.: 5 mm
(0,197 in)- Отверстие
МАКС.: 100 mm
(3,94 in)МИН.: 12 mm
(0,47 in)- Давление
МАКС.: 145 psi
МИН.: 7,3 psi
- Момент
МАКС.: 0,44 Nm
(0,325 ft.lb)МИН.: 0,04 Nm
(0,03 ft.lb)- Скорость
МАКС.: 500 mm/s
МИН.: 5 mm/s
- Рабочая температура
МАКС.: 70 °C
(158 °F)МИН.: -10 °C
(14 °F)
Описание
Стандартная версия компактного цилиндра NCQ2 с двойным действием и одним штоком. NCQ2 выпускается с размерами отверстий от 12 до 100 мм. В стандартном исполнении он поставляется с наружной или внутренней резьбой поршневого штока. Для гибкости монтажа можно установить автоматические переключатели на любой из 4 поверхностей.
Компактный цилиндр двойного действия с одним штоком
Крепления включают: Сквозное отверстие (стандарт), резьба, клин, лапка, фланец головки и фланец штока
Возможность установки автопереключателей
---
Каталоги
NC(D)Q2-Z
252 Страницы
