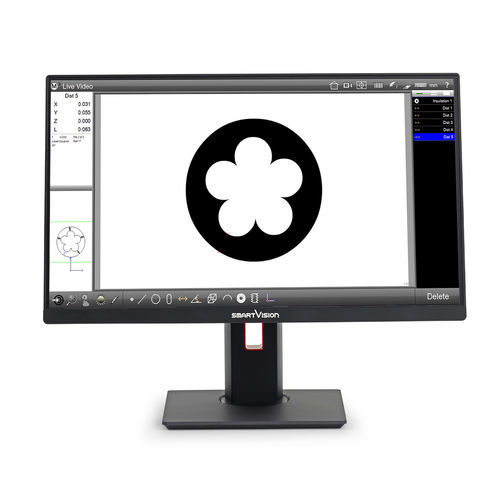

Модуль программного обеспечения для измерений Smart_Wire_Measurement

для анализадля контролядля контроля качества

Измерение образцов изоляции проводов в соответствии со стандартами "Дополнительное программное обеспечение Smart_Wire_Measurement позволяет определить количество жил в проводе" Умнее, чем когда-либо Благодаря инструменту для измерения изоляции Smart_Wire_Measurement можно автоматически определить количество прядей в проводе, а также вручную выбрать подходящую цифру. Функция измерения изоляции провода рассчитывает абсолютное минимальное расстояние между внешним "шаром" изоляционного профиля и внутренним "шаром" изоляционного профиля. После определения этого минимального расстояния система разбивает диаметр изоляции на шесть сегментов по 60 градусов, основываясь на минимальном расстоянии при 0 градусов. Минимальное расстояние между внутренним и внешним "шариками" определяется внутри каждого из этих 60-градусных сегментов. Этот механизм используется, когда на внутреннем лепестке находится одна жила (как в простой прокладке), или когда имеется 6 или более лепестков или жил. Особенности и преимущества - Автоматически: выбрав кнопку "Auto Strand" и нажав на край образца изоляции, система автоматически определяет количество прядей. - Измерение фиксированных прядей: если участки провода размыты, количество прядей можно определить вручную, выбрав один из шести вариантов подсчета прядей. - Режим результатов расстояний: если включена кнопка "Режим расстояний", программа автоматически отображает и создает все расстояния между прядями и кромками во время обычного измерения изоляции. Оно также определяет минимальное, максимальное и среднее расстояние между прядями и кромками в пределах профиля изоляции.
