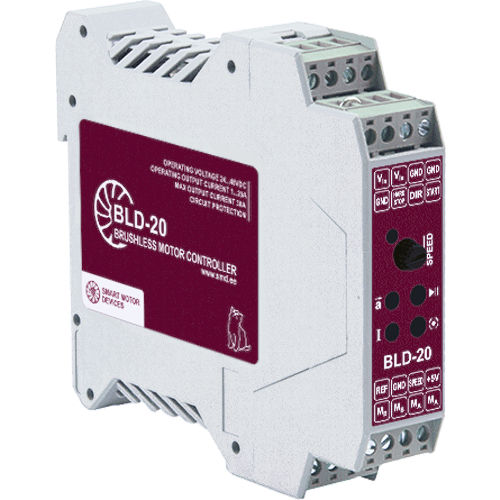

BLDC драйвер BLD-20DIN - это устройство, предназначенное для управления 3-фазными двигателями постоянного тока с датчиками Холла. BLD-20DIN управляет скоростью двигателя, ускорением и замедлением, направлением.
В конструкции драйвера предусмотрен внутренний тормозной резистор для рекуперативного потребления энергии при замедлении инерционных нагрузок.
BLD-20DIN предназначен для монтажа на DIN-рейку.
BLD-20DIN имеет входы для внешних сигналов (чистый контакт):
- сигнал START/STOP для запуска и остановки движения двигателя
- сигнал DIR для управления направлением вращения
- сигнал аварийной остановки
Управление скоростью:
- для регулировки скорости движения имеется внутренний потенциометр и входы для подключения внешнего потенциометра. Аналоговый сигнал напряжения 0...5VDC также может быть использован для регулирования скорости.
Характеристики BLD-20DIN:
Плавное ускорение и замедление двигателя регулируется с помощью триммерного потенциометра.
Аналоговое регулирование скорости с помощью внутреннего или внешнего потенциометра.
Для запуска и остановки двигателя имеется кнопка START/STOP и вход для подключения внешнего сигнала.
Для изменения направления движения есть кнопка DIR и вход для подключения внешнего сигнала.
Имеется вход для подключения внешнего сигнала тревоги.
Ограничение тока двигателя можно настроить с помощью триммерного потенциометра.
Обработка внешних сигналов START/STOP и DIR может быть реализована по уровню сигнала или по переднему фронту сигнала. Для изменения способа обработки сигнала обратитесь в нашу компанию или к нашим официальным представителям.
---
