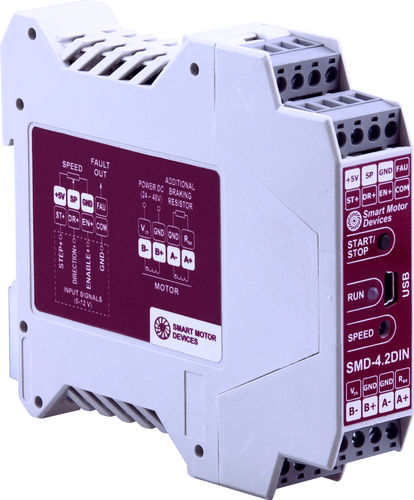

Шаговое управление двигателем SMD-4.2DIN ver.2

Постоянный ток

SMD-4.2DIN ver.2 - это драйвер шагового двигателя нового поколения. Драйвер предназначен для управления двух- и четырехфазными гибридными шаговыми двигателями с фазным током до 4,2А. Устройство предусматривает монтаж на DIN-рейку, что удобно для размещения его в производственных условиях. Благодаря усовершенствованной конструкции SMD-4.2DIN ver.2 обеспечивает динамику, позволяющую за доли секунды разогнать шаговый двигатель до более 1000 об/мин и легко достичь рабочей скорости более 4000 об/мин, сохраняя при этом достаточный крутящий момент для выполнения полезной работы Для работы шагового двигателя с высокой инерционной нагрузкой предусмотрен разъем для подключения внешнего тормозного резистора. Драйвер SMD-4.2DIN ver.2 обеспечивает как импульсное управление положением, так и аналоговое управление скоростью или углом. Микрошаговый режим - 1, 1/2, 1/4, 1/8, 1/16, 1/32, 1/64, 1/128 Методы управления: - Импульсное управление положением (STEP/DIR) - Аналоговое управление скоростью (0 - 5 В постоянного тока или потенциометр) - Аналоговое управление углом поворота - режим слежения (0 - 5 В постоянного тока или потенциометр) - Вращение с постоянной скоростью Режимы работы SMD-4.2DIN ver.2 Аналоговое управление скоростью - ручной режим - используется для плавного регулирования скорости без подключения к ПК. Скорость двигателя пропорциональна аналоговому сигналу напряжения, также возможна регулировка потенциометром. Направление и старт/стоп контролируются цифровыми входами. Режим аналогового управления положением - обеспечивает регулирование углового перемещения. Положение ротора зависит от аналогового сигнала управления (напряжение или потенциометрическое регулирование) - от 0 до 270°.
