Аналоговый входной модуль

цифровойбокс

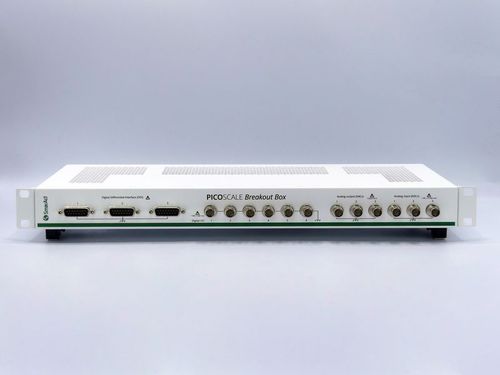

Разветвительный блок обеспечивает удобный доступ к универсальным цифровым и аналоговым входам и выходам. Дополнительная разветвительная коробка PICOSCALE обеспечивает простой и удобный доступ к множеству различных интерфейсов контроллера PICOSCALE. Доступ к аналоговым и цифровым GPIO осуществляется через разъемы BNC, а сигналы DDI (AquadB или последовательные данные) подключаются к разъемам D-Sub 15. Цифровой вход/выход (6x) - 5 В или 3,3 В высокого уровня Быстрый аналоговый вход (1х) - разрешение 16 бит, частота дискретизации 40 MSa/s, полоса пропускания 2,5 МГц, диапазон входного напряжения ±10 В Аналоговый вход (2x) - разрешение 16 бит, частота дискретизации 400 кСа/с, полоса пропускания 100 кГц, диапазон входного напряжения ±10 В Быстрый аналоговый выход (1х) - разрешение 16 бит, скорость преобразования 20 мСа/с, полоса пропускания 2,5 МГц, диапазон выходного напряжения ±10 В Аналоговый выход (2x) - разрешение 16 бит, скорость преобразования 400 кСа/с, полоса пропускания 100 кГц, диапазон выходного напряжения ±10 В Цифровой дифференциальный интерфейс (3x), для AquadB или последовательного вывода данных - дифференциальный выход 3,3 В
