Система позиционирования тренога TRIPOD 52-6DoF

6 осейXYZлинейная

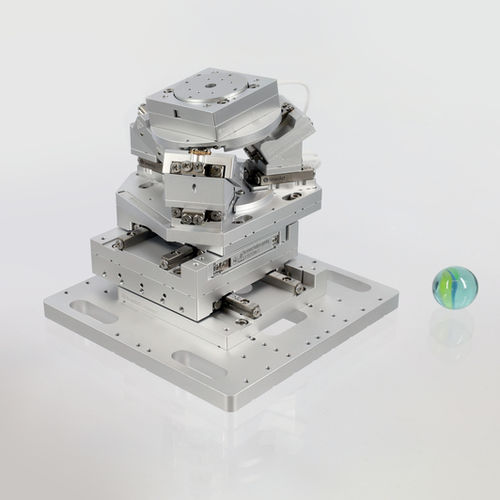

Система перемещения TRIPOD 52-6DoF имеет шесть степеней свободы и использует высокоточный пьезопозиционер SMARSLIDE. Центральным компонентом TRIPOD 52-6DoF является параллельная кинематическая платформа TRIPOD 52-Core. Его конструкция с тремя радиально расположенными башнями обеспечивает движение верхней пластины по крену и тангажу с общим ходом 20° для Rx, 19° для Rx и линейным перемещением в направлении Z на 6 мм. На верхней части TRIPOD 52-Core установлен вращающийся каскад SR-3211, обеспечивающий неограниченное вращение вокруг оси Z. TRIPOD 52-Core полностью совместим с модульной системой CLS-52 и размещается на XY-платформе, состоящей из двух каскадов линейного перевода CLS-52. Нижняя пластина позволяет напрямую установить прибор на стандартную оптическую макетную плату с 25-миллиметровой сеткой. Значения вращательного движения указаны для точки поворота на поверхности верхней пластины. Значения вращательного движения приведены для точки поворота на поверхности верхней пластины. Габаритные размеры всей системы могут быть больше для разных поз. Для получения дополнительной информации см. модель CAD в области загрузки. Повторяемость измеряется примерно в 20 мм над верхней пластиной каждой системы, во всем диапазоне перемещений и для одной степени свободы за один раз. Значения могут быть лучше для более коротких диапазонов перемещения.
