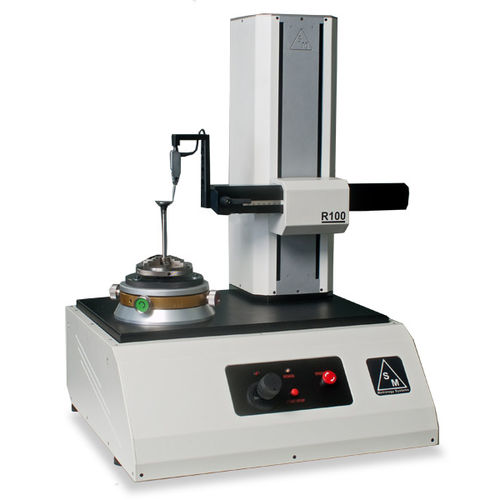

Прибор для измерения скругления R100

FFT

Тестер круглости R100, основанный на логике "все в одной", сразу же работает с несколькими операциями и позволяет охарактеризовать все геометрии окружностей, в том числе сложные, присутствующие на детали. Устройство соответствует программному обеспечению Circom, которое было задумано как чрезвычайно удобное и простое в использовании, что позволяет проводить обучение оператора в течение короткого периода времени, сокращая расходы на обучение и тестирование. Программное обеспечение позволяет анализировать следующие геометрические допуски: округлость, плоскостность, линейность, цилиндричность, конусность, форму конуса, концентричность, параллелизм, прямоугольность, угловатость, коаксиальность, пробег, общий биение, изменение толщины. Для сложных поверхностей, где имеются зазоры, Circom может устранить их автоматически или оператор может вмешаться вручную, удалив непоследовательные участки профиля. К основному применению могут быть добавлены интегративные пакеты, такие как, например, гармонический анализ, который с помощью алгоритма БПФ позволяет анализировать каждый отдельный синусоидальный компонент измеряемого профиля, необходимый в отношении подшипников.
