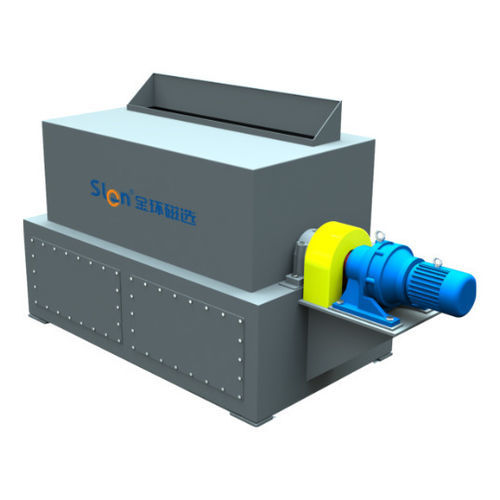

Сепаратор для сухих материалов SGTF series

магнитный барабанныйдля рудыповоротный

Описание продукта:
SGTF dry LIMS — сухой барабанный магнитный сепаратор низкой интенсивности, предназначенный для предварительной концентрирования низкосортных магнитных руд, удаления магнитных примесей из неметаллических руд, сухой переработки хвостов и очистки порошков серных шлаков и железных концентратов.

Особенности продукта:

• Не требует воды при обработке, подходит для сухих и замкнутых технологических циклов;
• Многоступенчатая полукруглая магнитная система увеличивает эффективность разделения;
• Бесступенчатая регулировка скорости барабана для гибкой настройки режима обработки;

Конструкция и принцип работы:
Устройство состоит из вращающегося барабана, рамы, редуктора и магнитного блока. Материал проходит через барабан, где полукруглые магнитные полюса создают сильное магнитное поле и захватывают магнитные частицы на поверхности барабана. Захваченные частицы перемещаются в немагнитную зону и под действием силы тяжести и центробежной силы выводятся через выпуск концентрата, тогда как немагнитный материал удаляется через выпуск хвостов.

Технические параметры:

• Доступные модели: SGTF-612, SGTF-618, SGTF-712, SGTF-718, SGTF-918, SGTF-924, SGTF-1018, SGTF-1021, SGTF-1024, SGTF-1030, SGTF-1218, SGTF-1224, SGTF-1230, SGTF-1236, SGTF-1245
• Диапазон диаметров: 600–1200 мм
• Диапазон длины: 1200–4500 мм
• Диапазон скоростей: 0–40 / 0–60 / 0–70 / 0–80 об/мин в зависимости от модели
• Размер подачи: 0–12 мм
• Производительность: 10–250 т/ч в зависимости от модели
• Мощность: 5.5–55 кВт в зависимости от модели
• Вес: 1.55–17 т в зависимости от модели

Типичные данные по моделям:

• SGTF-612 — Диаметр: 600 мм; Длина: 1200 мм; Скорость: 0–80 об/мин; Размер подачи: 0–12 мм; Производительность: 10–15 т/ч; Мощность: 5.5 кВт; Масса: 1.55 т
• SGTF-618 — Диаметр: 600 мм; Длина: 1800 мм; Скорость: 0–80 об/мин; Размер подачи: 0–12 мм; Производительность: 15–25 т/ч; Мощность: 7.5 кВт; Масса: 1.70 т
• SGTF-712 — Диаметр: 750 мм; Длина: 1200 мм; Скорость: 0–70 об/мин; Размер подачи: 0–12 мм; Производительность: 20–35 т/ч; Мощность: 7.5 кВт; Масса: 2.2 т
• SGTF-718 — Диаметр: 750 мм; Длина: 1800 мм; Скорость: 0–70 об/мин; Размер подачи: 0–12 мм; Производительность: 35–45 т/ч; Мощность: 11 кВт; Масса: 3.3 т
• SGTF-918 — Диаметр: 900 мм; Длина: 1800 мм; Скорость: 0–60 об/мин; Размер подачи: 0–12 мм; Производительность: 45–65 т/ч; Мощность: 15 кВт; Масса: 4.5 т
• SGTF-924 — Диаметр: 900 мм; Длина: 2400 мм; Скорость: 0–60 об/мин; Размер подачи: 0–12 мм; Производительность: 65–80 т/ч; Мощность: 18.5 кВт; Масса: 5 т
• SGTF-1018 — Диаметр: 1050 мм; Длина: 1800 мм; Скорость: 0–60 об/мин; Размер подачи: 0–12 мм; Производительность: 80–100 т/ч; Мощность: 18.5 кВт; Масса: 5.5 т
• SGTF-1021 — Диаметр: 1050 мм; Длина: 2100 мм; Скорость: 0–60 об/мин; Размер подачи: 0–12 мм; Производительность: 100–120 т/ч; Мощность: 22 кВт; Масса: 6.5 т
• SGTF-1024 — Диаметр: 1050 мм; Длина: 2400 мм; Скорость: 0–60 об/мин; Размер подачи: 0–12 мм; Производительность: 120–135 т/ч; Мощность: 22 кВт; Масса: 8 т
• SGTF-1030 — Диаметр: 1050 мм; Длина: 3000 мм; Скорость: 0–60 об/мин; Размер подачи: 0–12 мм; Производительность: 135–145 т/ч; Мощность: 30 кВт; Масса: 10.5 т
• SGTF-1218 — Диаметр: 1200 мм; Длина: 1800 мм; Скорость: 0–40 об/мин; Размер подачи: 0–12 мм; Производительность: 145–165 т/ч; Мощность: 22 кВт; Масса: 7 т
• SGTF-1224 — Диаметр: 1200 мм; Длина: 2400 мм; Скорость: 0–40 об/мин; Размер подачи: 0–12 мм; Производительность: 165–185 т/ч; Мощность: 30 кВт; Масса: 9 т
• SGTF-1230 — Диаметр: 1200 мм; Длина: 3000 мм; Скорость: 0–40 об/мин; Размер подачи: 0–12 мм; Производительность: 185–205 т/ч; Мощность: 37 кВт; Масса: 11.5 т
• SGTF-1236 — Диаметр: 1200 мм; Длина: 3600 мм; Скорость: 0–40 об/мин; Размер подачи: 0–12 мм; Производительность: 205–225 т/ч; Мощность: 45 кВт; Масса: 13.5 т
• SGTF-1245 — Диаметр: 1200 мм; Длина: 4500 мм; Скорость: 0–40 об/мин; Размер подачи: 0–12 мм; Производительность: 225–250 т/ч; Мощность: 55 кВт; Масса: 17 т
