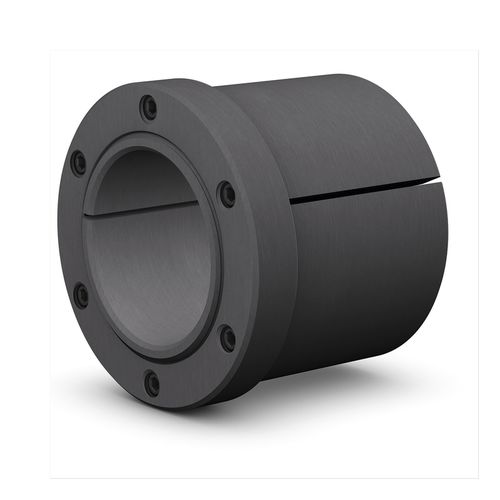

Втулка для мехобработки SH

резьбоваяиз сталидля гайки

Внутренний и внешний компоненты втулки SH имеют резьбу, соответствующую разделенному конусному углу. На внутреннем компоненте установлена гайка с винтами. При затягивании винтов наружный компонент испытывает осевое давление и "поднимается" по резьбе на внутреннем компоненте. Шлицевой внутренний компонент прижимается к валу, а наружный компонент, если он шлицевой, - к ступице. Шпоночные соединения можно не использовать При использовании втулок SH нет необходимости увеличивать диаметр вала и терять время на обработку шпоночных пазов и осевую фиксацию соединения. Втулка находится там Узлы втулка/вал часто нуждаются в промежуточной втулке. Либо как неотъемлемая часть самой втулки, либо приваренная к ней. Втулка SH изготовлена из свариваемой стали. С внешним компонентом без шлицов (SHR) она может быть вварена непосредственно в отверстие ступицы. Она действует как промежуточная втулка и экономит время и материал. Нет необходимости беспокоиться о скольжении Втулка SH рассчитана на большие нагрузки, как на крутящий момент, так и на осевые силы. Однако всегда требуется точная чистовая обработка и узкие допуски для втулки и вала. Для втулки SH требуется допуск h11-k6 на валу и H7-H11 на втулке. Температурой можно пренебречь Втулка SH является полностью механической. В ней нет чувствительных к температуре гидравлических деталей. Поэтому ее можно использовать где угодно - даже в сильный мороз или жару.
