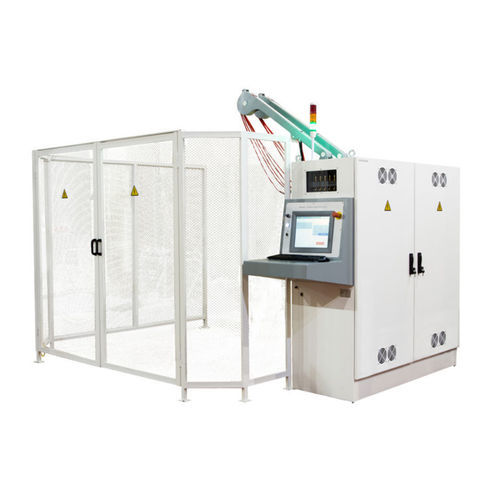

Тестер для кабеля ACT 15

изоляциинапряжениявысокого напряжения

Обзор
Siviko ACT 15 — автоматизированная система испытаний кабелей для невредящих испытаний сопротивления и испытаний переменным высоким напряжением. Система автоматизирует переключение проводников, сбор данных, контроль безопасности и формирование отчетов, подходит для контроля качества кабелей до пяти жил.

Основные характеристики

• Область применения
  • Siviko ACT 15 выполняет измерения активного сопротивления проводников до 20 kΩ, испытательное напряжение AC до 4 kV и максимальные токи до 4 A.
  • Поддерживает кабели длиной до 15 км с сечением от 0,1 до 50 mm2.
  • В комплекте 10 измерительных проводов: 5 красных и 5 черных крокодилов.
  • Максимальное время измерения: 15 мин 59 с.
  • Способна проводить испытания в соответствии с нормами EN 50525, DIN VDE 0276-603, DIN VDE 0295 / IEC 60228, BS 6004/5.

• Безопасность
  • Независимые аппаратные и программные цепочки безопасности.
  • Ограждение с автоматическими блокировками и аварийными кнопками.
  • Автоматический заземляющий блок SIVIKO AGS, защита от перенапряжения и короткого замыкания.
  • Индикаторы и интеллектуальные алгоритмы защищают оборудование и оператора от неправильных действий или всплесков напряжения.

• Удобство эксплуатации
  • Оператор подключает цветовые кодированные измерительные провода, выбирает тип кабеля и вводит длину; система выполняет переключение, измерения и формирование отчета.
  • Автоматическое переключение между проводниками, непрерывный контроль безопасности и автоматическое создание отчетов испытаний.
  • Двухязычные отчеты в форматах PDF и CSV автоматически формируются и доступны локально и удаленно.
  • Измерительные провода подвешены на балансировках для защиты от повреждений при работе с барабанами кабеля.

• Программное обеспечение
  • Siviko OS и встроенный ПЛК (WAGO PFC200) обеспечивают автоматическое проведение испытаний, переключение, сбор данных, контроль безопасности и формирование отчетов.
  • Автоматические процедуры локализации дефектов позволяют точно определить место короткого замыкания или обрыва проводника.
  • Встроенное управление пользователями и гибкие настройки; поддержка меди, алюминия и других типов проводников.

Добавленная ценность
Siviko ACT 15 обеспечивает оперативные, безопасные и невредящие испытания качества кабелей за счет автоматизации процедур измерения сопротивления и высоковольтных испытаний, обеспечения цепочек безопасности и формирования нормативных отчетов о соответствии, не замедляя производственный процесс.

Зачем проводить электрические испытания?
Измерения сопротивления подтверждают материал проводника и качество сечения; испытания на выдерживаемое напряжение оценивают качество изоляции. Обнаружение обрывов или дефектов изоляции предотвращает короткие замыкания, повреждение оборудования и риски безопасности в эксплуатации.

Проблемы
Ручные AC-высоковольтные испытания трудоемки и требуют специализированных ВЧ-источников, калиброванных приборов, ручного переключения и ведения записей; автоматизация уменьшает риски, экономит время и повышает воспроизводимость.

Автоматизация
Siviko ACT 15 интегрирует AC-источник высокого напряжения (до 4 kV), калибруемые измерительные модули, ПЛК-управляемое переключение, сбор данных, мониторинг безопасности и печать отчетов. Параметры испытаний по применимым нормам можно загрузить в систему.

Технические характеристики

• Модель: ACT 15
• Объекты испытаний: кабели до 5 жил, с экраном или без (настраиваемо)
• Испытательное напряжение: 1 … 4 kV (при питании 230/400 V) — настраиваемо
• Диапазон длины кабеля: 0,1 … 15 km — настраиваемо
• Диапазон активного сопротивления: 0 … 20 kΩ — настраиваемо
• Локализация: обнаружение и локализация коротких замыканий и обрывов
• Максимальное время измерения: 15 мин 59 с
• Измерительные провода: 10 проводов (5 красных, 5 черных); провода подвешены на балансировках
• Выходная мощность источника напряжения: 15 000 VA (настраиваемо)
• Частота источника напряжения: 50 Hz
• Входное напряжение источника: 400 V (настраиваемо)
• Входной ток источника: 0 … 2 A (настраиваемо)
• Выходное напряжение источника: 0 … 4000 V (настраиваемо)
• Выходной ток источника: 0 … 3,75 A (настраиваемо)
• Входная защита: защита от перенапряжения
• Защита выхода: защита от короткого замыкания
• Измерение сопротивления: 0 … 20 kΩ, погрешность ±0,25% (температурная компенсация)
• Измерение напряжения: 0 … 4 kV, погрешность ±1,12%
• Измерение тока: 0 … 5 A, погрешность ±1%
• ПЛК: WAGO PFC200 (ARM A8); 48 цифровых входов (24 V), 2 аналоговых входа 12 bit (RTD), 2 модуля PQM; 48 цифровых выходов (24 V / 0,5 A); RS485 (Modbus-RTU), Ethernet (Modbus-TCP), OPC UA
• Промышленный панельный ПК: 15" XGA TFT LCD, передняя панель IP65, 5-проводной резистивный тачскрин
• Механические данные: масса 570 kg; ограждение безопасности 120 kg; габариты 217,5 × 61,5 × 180 cm (ш × г × в)
• Габариты ограждения безопасности: 270 × 250 × 200 cm (ш × г × в) — настраиваемо
• Питание: 230/400 VAC, 50 Hz, 22 500 VA
• Условия эксплуатации: степень защиты IP 51H; рабочая температура 10 … +50 °C; хранение 0 … +70 °C; относительная влажность 10 … 90% (без конденсации)
• Программное обеспечение: Siviko OS (Linux); опциональное веб-основанное ПО для ПК; поддержка Industry 4.0
• Отчеты: двуязычные отчеты испытаний автоматически генерируются в PDF и CSV, доступны локально и удаленно
