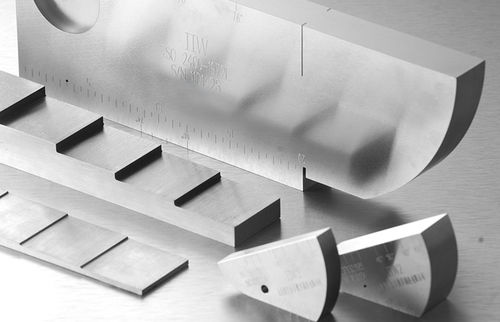

Эталонный блок для измерения форм

- 4/5-ступенчатый блок Технические характеристики: ASTM E797 Функция калибровки: Прямой луч: калибровка толщины и линейности, измерение толщины. - Калибровочный блок № 1 (V1) Спецификации: ISO2400-2012 Функция калибровки: Калибровка датчиков волн сдвига и сжатия. Проверка угла наклона луча, точки появления и разрешения. Калибровка временной базы и настроек усиления. *Мы можем предоставить калибровочный блок V1 на основе ISO2400-2012, BS2704, ASTM E164, ISO2400-1972E, AWS D1.1/D1.1M и AS 2083. - Калибровочный блок № 2 (V2) Спецификации: ISO7963:2010 Функция калибровки: Небольшой калибровочный блок для проверки на месте индекса миниатюрного зонда сдвиговой волны, временной базы, угла луча и коэффициента усиления, выгравированная контрольная метка масштабирует от 35 до 75 градусов. *Мы можем предоставить калибровочный блок V2, основанный на BS2704 и ISO 7963. - Калибровочный блок №3 (V3) Функции калибровки: Предназначен для калибровки ультразвукового дефектоскопического оборудования как в лабораторных условиях, так и на объекте. Этот блок предназначен для использования в качестве более компактной и легкой альтернативы испытательным блокам типа V1 или IIW. Включает в себя радиусы 25 мм, 50 мм и 100 мм, сквозные отверстия диаметром (2) 3,0 мм, выгравированные шкалы контрольных меток и паз шириной 0,4 мм * 2,5 мм глубиной. - Испытательный блок фазированной решетки тип A Спецификации: ASTME2491-2013 Функции калибровки: Калибровочный блок Phased Array "Type A" используется при первоначальной настройке и калибровке ультразвуковой установки с фазированной решеткой. С его помощью можно выполнять такие задачи, как проверка угла наклона луча, калибровка задержки клина, калибровка чувствительности, выполнение DAC/TCG для толщины до 50 мм и определение размеров трещин.
