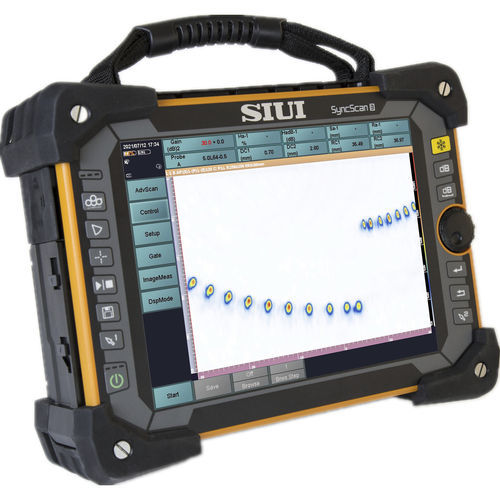

Детектор неполадок с многоэлементными преобразователями SyncScan 3

времени полетаультразвуковойвизуализация 3D

SyncScan 3 - это 64:128PR PAUT дефектоскоп с методом полной фокусировки (TFM) и 4-ch TOFD, который предоставляет больше возможностей для контроля в нефтегазовой, транспортной, аэрокосмической, судостроительной и обрабатывающей промышленности. ● TFM 3D-изображение в реальном времени. ● До 6 режимов TFM за один раз. ● Поддержка разрешения изображения TFM 1024x1024 и записи необработанных данных FMC. ● 64-канальный PAUT с повышенной чувствительностью и SNR, идеально подходит для сварных швов толщиной ≥100 мм. TFM ● Алгоритм подгонки кривых в TFM (опубликованный патент) ● Свободный выбор разрешения изображения TFM и поддержка до 1024x1024. ● TFM 3D-изображение в реальном времени, с более высоким разрешением и более интуитивным результатом. ● До 6 режимов распространения могут отображаться одновременно, что позволяет лучше выявлять и определять размеры дефектов. 64:128PR PAUT ● Скорость сканирования PAUT в 2,5 раза выше ● 64-канальный PAUT обеспечивает лучшее покрытие и SNR, особенно подходит для проверки материалов толщиной ≥100 мм, сложных композитных материалов и т.д. ● Функция импорта CAD для быстрой настройки заготовки. ● PA 3D для трехмерного отображения заготовки, датчика, клина, моделирования луча и дефектов. 4-канальный TOFD ● В 3 раза более высокая скорость сканирования TOFD, ● 4-канальный TOFD особенно подходит для контроля сварки толщиной до 300 мм. одновременное отображение TOFD + UT обеспечивает полный охват детали без слепых зон.
