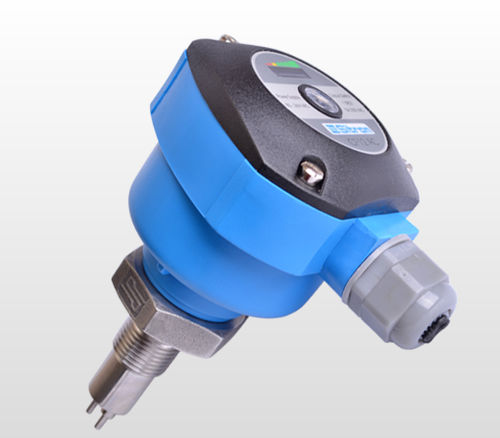

Серия CF12 представляет собой линейку реле потока тепловой дисперсии. Предназначен для контроля состояния потока жидкостей и газов. Визуальное отображение состояния потока переключателя осуществляется в виде серии из 8 светодиодов. Два красных светодиода сообщают, обнаружил ли прибор поток, желтый светодиод показывает заданное значение, а пять зеленых светодиодов указывают на количество потока, превышающее заданное значение прибора. В комплект поставки устройства входит красный/зеленый светодиод, который отображает состояние точки переключения устройства
Для соединения чувствительного элемента с CF12 используется нержавеющая сталь марки 316. Все модели доступны в корпусах из нейлона или алюминия со стеклянным наполнением, все модели также могут быть заказаны с различными технологическими соединениями.
Применение: Поток жидкостей и уровень газа только для жидкостей
Рабочее напряжение: CF12 AC: 85-240Vac (50/60hz) 125Vdc и CF12 DC: 24Vdc (+/-10%)
Текущее потребление: +/- 100 мА
Выходные данные: Реле (SPDT) 5A - 250 В перем. тока
Диапазон заданных точек: Жидкость: от 3 см/с до 3 м/с - Газ: от 5 см/с до 5 м/с
Точность: +/- 10%
Повторяемость: +/- 1% заданное значение
Время отклика: от 1 до 10 с
Градиентная температура: 15ºC/мин
Индикация скорости потока: Красный светодиод - Расход ниже заданного значения / желтый светодиод - Расход выше заданного значения / зеленый светодиод - Расход выше заданного значения
Корпус Материал: Стеклонаполненный нейлон
Электрическое подключение: Кабельный ввод w/ 2000 мм кабеля, разъем M12 или ½" NPT
Технологическое присоединение: BSP или NPT, регулируемые, санитарные или фланцевые соединения
Смачиваемый материал: 316 Покрытие из нержавеющей стали или галара для агрессивных сред
Рабочая температура: 14 - 176ºF (от -10 до 80ºC) или удлиненная шея до 248ºF (120ºC)
Максимальное давление: 100 бар (остальные по запросу)
Защита класса: IP 65 (IEC 60529)
---
