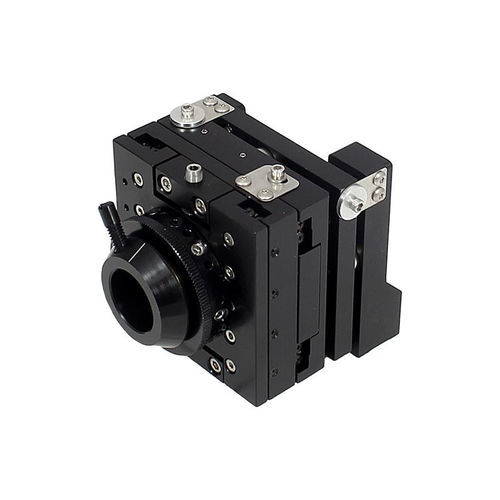

Координатный стол Z CFTX

механизированный3 осисверхточный

Прочный дизайн волоконных переводчиков серии CFTx делает их идеальными для критических приложений в сложных условиях и для поддержания выравнивания во время транспортировки. Основанные на надежных позиционерах линз OTX, эти волоконные переводчики могут выдерживать удар 4G, не перемещаясь более чем на 5 микрон при заблокированных осях. Для точного позиционирования используются прецизионные винты с шагом 100 TPI, с шестигранными регуляторами для предотвращения случайного смещения. Регулировка по оси Z имеет внутреннюю резьбу с шагом 80 для точной фокусировки.

Особенности продукта

• Винты регулировки с шагом 100
• Совместимы с зажимами для волокон серии CFC

Технические характеристики

• Перемещение по осям X и Y: 0,125 дюйма (3 мм)
• Перемещение по оси Z: 0,18 дюйма (4,5 мм)
• Угол наклона и рыскания: 5°

Характеристики / Технические спецификации

• Прочный дизайн для критических и сложных условий
• Поддерживает выравнивание во время транспортировки
• Основан на позиционерах линз OTX
• Выдерживает удар 4G с перемещением менее 5 микрон (оси заблокированы)
• Прецизионные винты с шагом 100 TPI для позиционирования
• Шестигранные регуляторы для предотвращения случайного смещения
• Внутренняя резьба с шагом 80 для фокусировки по оси Z
• Совместимы с зажимами для волокон CFC
