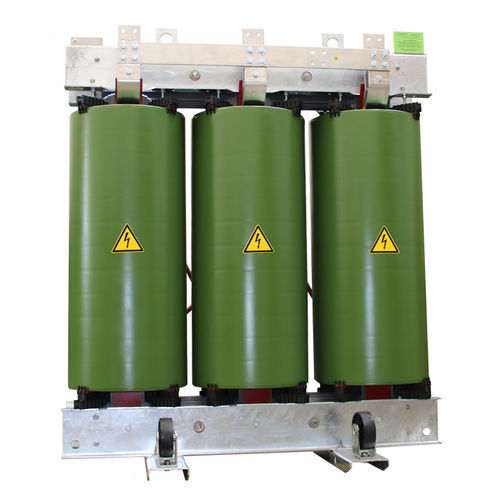

Трансформатор для распределения Class 12 ECE Series

с полимерным покрытиемсреднего напряжениянапольный

SIRMET ELETTRICA строит, ремонтирует и модифицирует трансформаторы среднего и низкого напряжения с эпоксидной смолой в диапазоне от 160 кВА до 10 МВА и максимальным рабочим напряжением 36 кВ. Магнитопровод выполнен с кремниевым ламинированием с ориентированными кристаллами с низкими потерями и сплетением под углом 45° для минимизации уровня шума. Система затяжки сердечника имеет такие размеры, чтобы выдержать электродинамические напряжения обмоток в случае короткого замыкания. Обмотки низкого напряжения обычно изготавливаются из алюминиевого или медного листа с изоляцией из материалов класса F или H. Они защищены высокоцементирующим лаком класса H, который после сушки в печи образует очень компактную массу, устойчивую к радиальным напряжениям короткого замыкания, что позволяет снизить процент дополнительных потерь. Осевые напряжения очень низкие благодаря однопластинчатому проводнику. Катушки MV изготавливаются из алюминиевого или медного провода или с проводом, изолированным переплетенной полиэфирной пленкой. Коэффициент теплового расширения алюминия, близкий к коэффициенту теплового расширения смолы, позволяет конструкции однородно реагировать на колебания температуры при частых изменениях нагрузки, что позволяет избежать опасных напряжений, которые со временем могут повредить трансформатор. Различные витки обмотки среднего напряжения выстраиваются в ряд и последовательно соединяются друг с другом, образуя фазную катушку, которая впоследствии тестируется для проверки изоляции и отсутствия частичных разрядов в соответствии с CEI 14- 8. Полученная таким образом катушка помещается в эпоксидную смолу, загруженную и перемешанную с помощью компьютеризированной системы встраивания в автоклаве.
