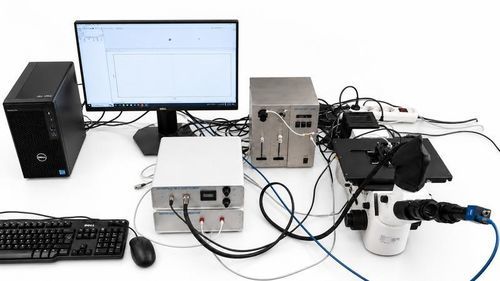

Анализатор для жидкостей TFA-2

для лабораторийдля пищевой промышленностидля косметической продукции

Обзор
TFA-2 Thin Film Analyzer (SINTERFACE) — платформа на стадии разработки для количественной характеристики микроскопических пенных и эмульсионных плёнок. Устройство сочетает интерферометрические измерения толщины с прямой оптической визуализацией и давлением управляемой измерительной ячейкой для изучения формирования плёнки, её истончения, разрыва, образования чёрной плёнки и дезъюнкционного давления на единой экспериментальной платформе. Система спроектирована для высокоточной исследовательской работы с тонкими жидкими плёнками и конфигурируемых сценариев измерений.

Основные возможности

• Интерферометрическое измерение толщины для высокоточной оценки толщины плёнки
• Техника Thin Liquid Film Pressure Balance для контролируемых исследований стабильности
• Анализ стабильности плёнки: дренаж, поведение при истончении и наблюдение разрывов
• Интегрированный инвертированный микроскоп с цифровой съёмкой для непрерывной визуализации
• Наблюдение чёрных плёнок и чёрных пятен (билayer-структуры)
• Эксперименты с контролем температуры с использованием термостатируемой измерительной ячейки

Ключевые характеристики

• Разрешающая способность по толщине: ±0,2 нм
• Диапазон толщины плёнки: 30–100 нм (характеразация стабильных, истончающихся и равновесных плёнок)
• Диапазон измерения дезъюнкционного давления: 10–10000 Па
• Диапазон контроля температуры: 10–80 °C

Принцип измерения
Инструмент формирует микроскопическую жидкую плёнку внутри измерительной ячейки с управляемым давлением и наблюдает её через инвертированный микроскоп. Монохроматический свет, отражённый от интерфейсов плёнки, создаёт интерференционные сигналы, по которым вычисляется толщина плёнки. Одновременным контролем капиллярного давления система связывает толщину плёнки, дренаж и стабильность с дезъюнкционным давлением внутри плёнки.

Оптика и аппаратное обеспечение

• Инвертированный микроскоп (интегрирован)
• Цифровая CCD-камера для захвата микроскопических изображений в реальном времени
• Монохроматический источник света для интерферометрического анализа
• Фотодетекторный модуль / оптическое детектирование
• Измерительная ячейка с управляемым давлением
• Термостатируемая измерительная ячейка для воспроизводимых термических условий
• Интегрированный блок управления давлением
• Оптическое окно из кварца

Программное обеспечение и анализ

• Оценка толщины плёнки в реальном времени
• Интерферометрический анализ и оптический контурный анализ
• Управление последовательностями давления и анализ дезъюнкционного давления
• Оценка дренажа плёнки и графическая визуализация экспериментов
• Экспорт данных для научной обработки (совместимо с Windows)

Опциональные модули и аксессуары

• Специализированные измерительные ячейки (различных типов)
• Аксессуары для контроля давления и сопутствующие компоненты
• Оптические аксессуары и фильтры (например, прецизионные фильтры)
• Наборы пористых пластин
• Фотодетекторные модули и аксессуары для контроля температуры

Применения

• Стабильность пены и пенные плёнки
• Стабильность эмульсий и микроскопические эмульсионные плёнки
• Исследования поверхностно-активных веществ и влияние адсорбции на стабильность плёнок
• Исследования составов пищевых продуктов и напитков (пена/эмульсии)
• Стабильность косметических эмульсий и составов
• Фундаментальная наука о интерфейсах: дезъюнкционное давление, образование чёрных плёнок, межмолекулярные взаимодействия

Примечания
TFA-2 в настоящее время находится в разработке и не поставляется регулярно. Значения и возможности могут зависеть от конфигурации, режима измерения и опциональных модулей.
