Описание продукции:
IEPE является аббревиатурой интегрированного пьезоэлектрического. Это относится к внутренней интегрированной схеме акселерометра.
Наш пьезоэлектрический датчик IEPE имеет усилитель заряда внутри себя, один общий датчик IEPE должен использовать источник постоянного тока для питания.
Пьезоэлектрический акселерометр

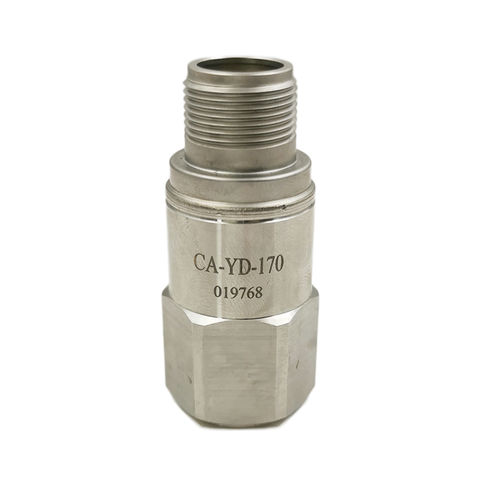

Модель: CA-YD-170
ОСОБЕННОСТИ
l Встроенный IEPE, изолированный низкоомный выход напряжения
2 Совмещен с трехжильным кабелем, одновременно выводит значения температуры, ускорения (температурный транзистор)
3 Промышленный контроль
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Ускорение
Чувствительность ускорения (20±5°C)~10±5% мВ/мс-2
Диапазон измерения 50g
Поперечная чувствительность ≤5 %
Диапазон частот(0.5dB) 1 ~ 5,000 Hz
Установленная резонансная частота 18,000 Гц
Температурная характеристика См. температурную кривую
Полярность Положительная
Датчик температуры
Температурная чувствительность 10 мВ/℃(-40~120℃)
Электрические характеристики
Рабочее напряжение (источник тока) +18~+28 VDC
Рабочий ток +2~+10 мА
Шум (1- 20kHz) <4 мгц
Выходной импеданс <100 Ω
Напряжение смещения постоянного тока 11±1VDC
Сопротивление сигнала, земли и оболочки ≥108Ω
Другие параметры
Рабочая температура. Диапазон -40~+120 ℃
Предел ударопрочности 3000 g
Магнитная чувствительность 1g/T
Чувствительность к тепловым переходам 8 мг/℃(0.3Hz)
Чувствительность к деформации основания 0.2 мг/мкм
Вес 65 г
Материал корпуса Нержавеющая сталь
Способ крепления Винт 1/4-28
Чувствительный элемент PZT-5
Конструктивное исполнение сдвиг
Тип выхода Верхний 5/8-24 Трехконтактная розетка
Аксессуары
Сертификат Калибровочные параметры, кривая частотной характеристики
M6 Винт один
5015 Трехконтактная вилка / другой конец пустой, кабель RVVP(3m) один
---
