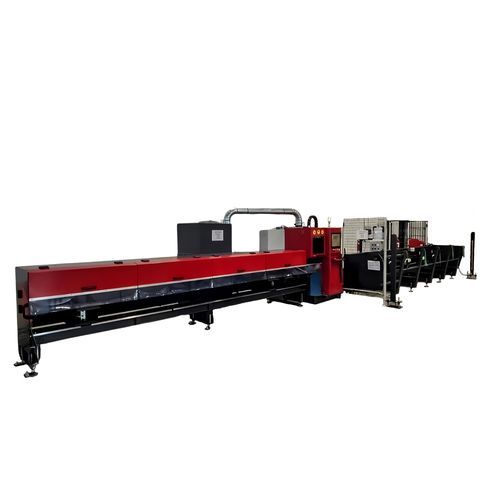

Гравировально-резальный станок волоконный лазер LTS3 Bevel

лазер 3Dдля металладля труб

Обзор
LTS3 Bevel — лазерная труборезная система с волоконным лазером мощностью 3 кВт и регулируемой 3D фасочной головкой, предназначенная для выполнения фасок, наклонных резов и сложных трехмерных операций на трубах и профильных заготовках. Решение адаптировано для промышленной интеграции с опциями автоматической подачи/выгрузки и вложения деталей (nesting).

Ключевые характеристики

• Волоконный лазер 3 кВт в сочетании с регулируемой 3D фасочной (Bevel) головкой
• Наклонные резы и формирование фасок для подготовки к сварке
• Интерполированное управление осями для сложных 3D операций
• 3D ПО с поддержкой импорта STEP и автоматическим nesting
• Интегрируемые системы подачи/выталкивания в линию (полн/цепные загрузчики, разгрузка нескольких длин)
• Точность и повторяемость при угловых резах
• Решение рассчитано на непрерывную промышленную эксплуатацию

Области применения
Фаски и подготовка к сварке на конструкционных трубах, изготовление трехмерных геометрий на трубах и профилях, интеграция в автоматизированные производственные линии, требующие nesting и оптимизации материала.

Непрерывность работы и доступность
Система спроектирована для обеспечения производственной непрерывности и может быть настроена для круглосуточной эксплуатации (24/7) с интеграцией в автоматизированные потоки для поддержания высокой пропускной способности.

Дополнения и интеграция

• Автоматические загрузчики: пачечные, цепные или ленточные; подача нескольких длин
• Разгрузчики: скользящие, роликовые, конфигурации для нескольких длин
• Устройства аспирации и фильтрации дымов
• Чиллер для контроля температуры источника и головки
• Подача сжатого воздуха (напр., 15 бар) и варианты технологических газов
• CNC-контроллер на базе EtherCAT, приводы Inovance и электрические щиты
• Датчики детекции шва, сменные сопла и оригинальные запасные части для головки Bevel

Технические характеристики

• Бренд: Simec
• Модель: LTS3 Bevel
• Мощность лазерного источника: 3 kW (волокно)
• Фасочная головка: 3D регулируемая Bevel головка
• Режущие толщины: прибл. 1 - 6 [мм]
• Рабочая длина: прибл. 1.5 - 6.1 [м] (конфигурируемая)
• Максимальный допустимый остаток: 100 [мм]
• Технологические газы: воздух - N₂ - O₂ (в зависимости от материала и толщины)
• Программное обеспечение: 3D с импортом STEP и автоматическим nesting
• Управление осями: интерполированные оси для 3D операций
• Автоматизация: интегрируемые системы загрузки/разгрузки и автоматическое nesting
• Опции: аспирация, чиллер, датчик шва, CNC EtherCAT контроллер, приводы Inovance
