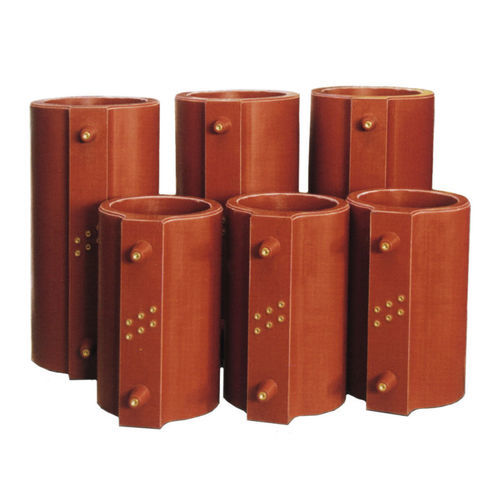

Обмотки обычно имеют цилиндрическую форму.
По запросу они могут быть изготовлены и прямоугольной формы, которая обычно используется для обмоток низкого/низкого напряжения в специальных конструкциях.
Обмотки среднего напряжения изготавливаются по самой современной технологии:
- проволочная
- ленточный
Испытания на частичный разряд
Мы провели измерения частичных разрядов на нескольких наших катушках в соответствии со стандартом IEC 726 и обнаружили значения, постоянно находящиеся ниже уровня 10 пикокулонов (пК).
Мы гарантируем этот уровень частичного разряда для пользователя при условии, что при сборке трансформаторов соблюдаются необходимые габаритные и технологические параметры, в частности, расстояние между катушками ВН и НН и расстояние до земли.
Импульсное испытание
Мы подвергли многочисленные трансформаторы, собранные с использованием наших катушек, импульсным испытаниям в соответствии со стандартом IEC 76.1.5 и получили положительный результат.
Также для этого вида испытаний остаются актуальными замечания, касающиеся испытаний на частичный разряд, а именно: трансформаторы должны быть собраны в соответствии с габаритными параметрами.
Испытание на термоудар в соответствии с МЭК 726
Испытание заключается в понижении температуры обмотки до -25°С в течение 8 часов и поддержании этой температуры еще в течение 12 часов.
Затем на катушку подается ток, вдвое превышающий номинальный, который поднимается до температуры 110°С без образования трещин.
---
