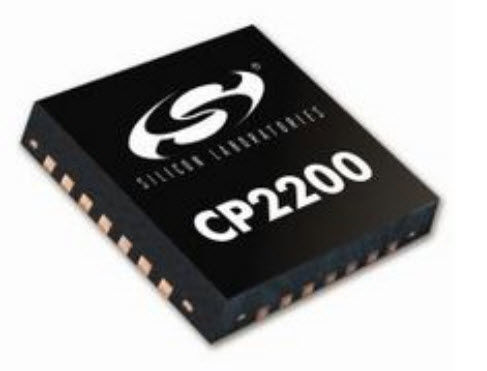

Контроллер Ethernet CP220x series

Семейство CP220x - это самый маленький в отрасли одночиповый Ethernet-контроллер, содержащий интегрированные контроллер доступа к мультимедиа (MAC) и физический уровень (PHY). Одночиповый Ethernet-контроллер CP220x содержит интегрированный IEEE 802.3-совместимый контроллер медиа доступа (MAC), физический уровень 10Base-T (PHY) и 8 кБ энергонезависимой флеш-памяти, доступный либо в 28-контактном QFN (5x5 мм) либо 48контактном TQFP (9x9 мм), либо в любом другом микроконтроллере с возможностью подключения CP220x. 8-разрядная шина с параллельным интерфейсом внешней памяти поддерживает стандартные для отрасли форматы шин Intel и Motorola в мультиплексном и немультиплексном режимах. 28-контактный пакет CP2201 QFN поддерживает только мультиплексную адресацию. Штифты выбора режима используются для выбора режима интерфейса шины.
